Складское здание, Гессен
Создание эффективного и безопасного складского комплекса для хранения материалов и производственных товаров, обеспечивающего бесперебойную логистику и поставки «точно в срок» для производственных нужд. Проектная компания осуществляла полный цикл работ — от обследования территории до статических расчетов и разработки детальных рабочих чертежей для изготовления и монтажа. Использование точной 3D-модели позволило заранее проанализировать все архитектурные и конструктивные аспекты, оптимизировать процесс проектирования и гарантировать точность реализации. Несущая конструкция здания соответствует самым строгим требованиям по нагрузкам и безопасности, предъявляемым к промышленным складским помещениям. Все рабочие и монтажные чертежи были адаптированы под специфику площадки для обеспечения эффективного строительства.
Основные сложности
Ключевой задачей стала интеграция нового склада в существующую промышленную инфраструктуру. Ограниченное пространство и непрерывность производственных процессов потребовали тщательного планирования строительной логистики во избежание простоев. Особую сложность представляли требования к несущей способности конструкции с учетом ветровых и снеговых нагрузок, характерных для региона Бавария. Своевременная координация между подрядчиками была достигнута за счет тесного взаимодействия и регулярного согласования работ.
01.03.2021 - 01.11.2021
| Масса конструкции | 132 | тонн |
| Часы проектирования | 1430 | часов |
| Общая площадь | 936 | м² |
| Длина | 20.5 | м |
| Ширина | 15.5 | м |
| Высота | 18 | м |
| Вместимость | 8500 | паллето-мест |
| Расчётная снеговая нагрузка | 3.2 | кН/м² |
| Устойчивость к ветровой нагрузке | 150 | км/ч |
| Шаг колонн | 7.5 | м |
Адрес:
Гессен, Германия
Стадии проекта
Анализ требований
Фиксация всех технических условий: эксплуатационные требования завода, специфика складирования, конструктивные и логистические потребности, а также условия получения разрешений.
3D-лазерное сканирование
Точная фиксация существующего состояния площадки, прилегающих строений и инфраструктуры с использованием современных лазерных сканеров.
Моделирование существующих объектов
Создание цифровой 3D-модели территории на основе данных сканирования для учета всех особенностей в проектировании.
Эскизный проект (ГП 3)
Разработка концептуального решения, удовлетворяющего функциональным и архитектурным требованиям, для последующего согласования.
Получение разрешений (ГП 4)
Окончательное утверждение проекта и согласование с надзорными органами для соблюдения нормативных требований.
Рабочая документация (ГП 5)
Подготовка детальных чертежей для изготовления конструкций и инструкций по монтажу с указанием всех узлов и соединений.
Галерея

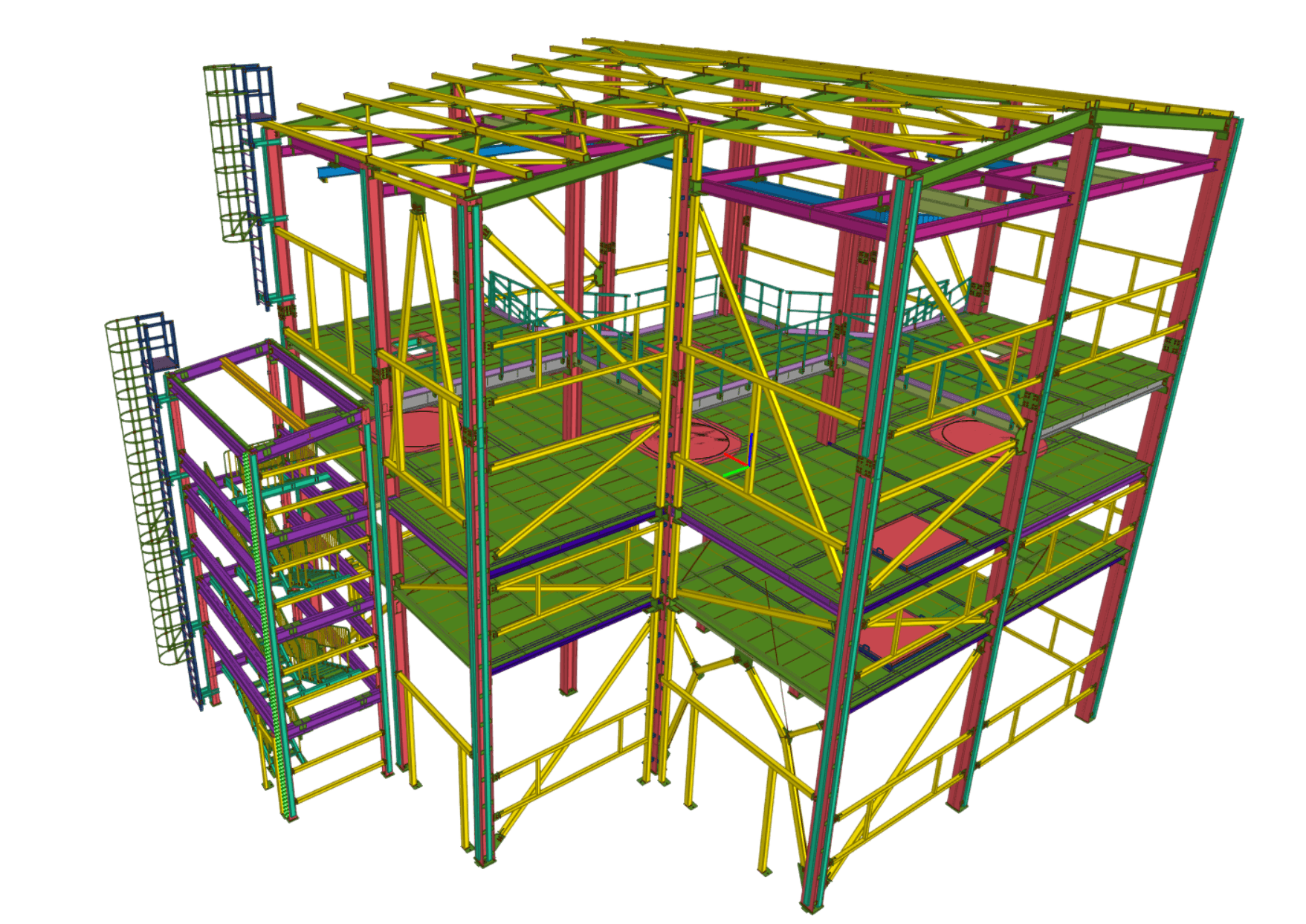

Главный вид

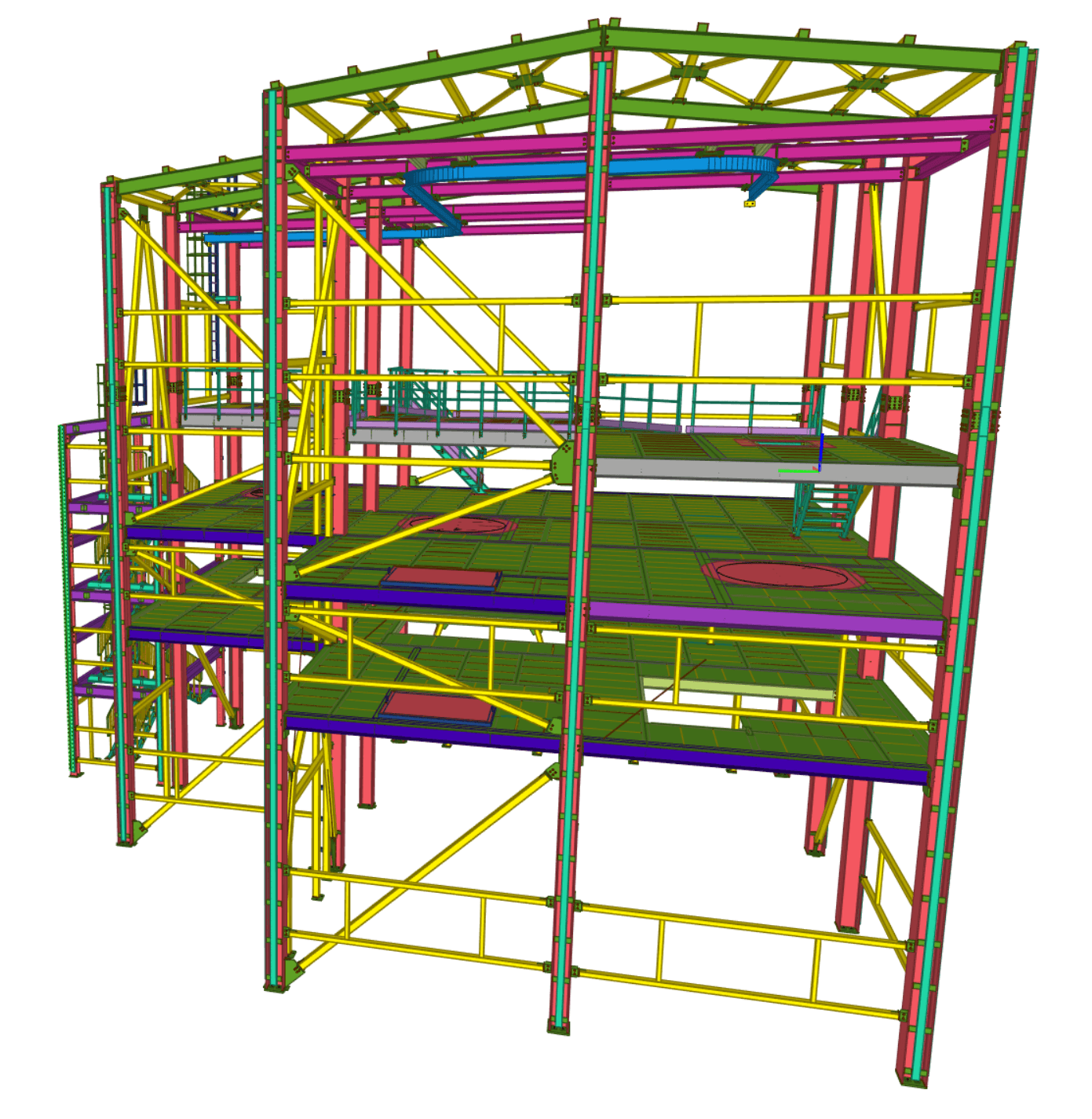

Вид справа

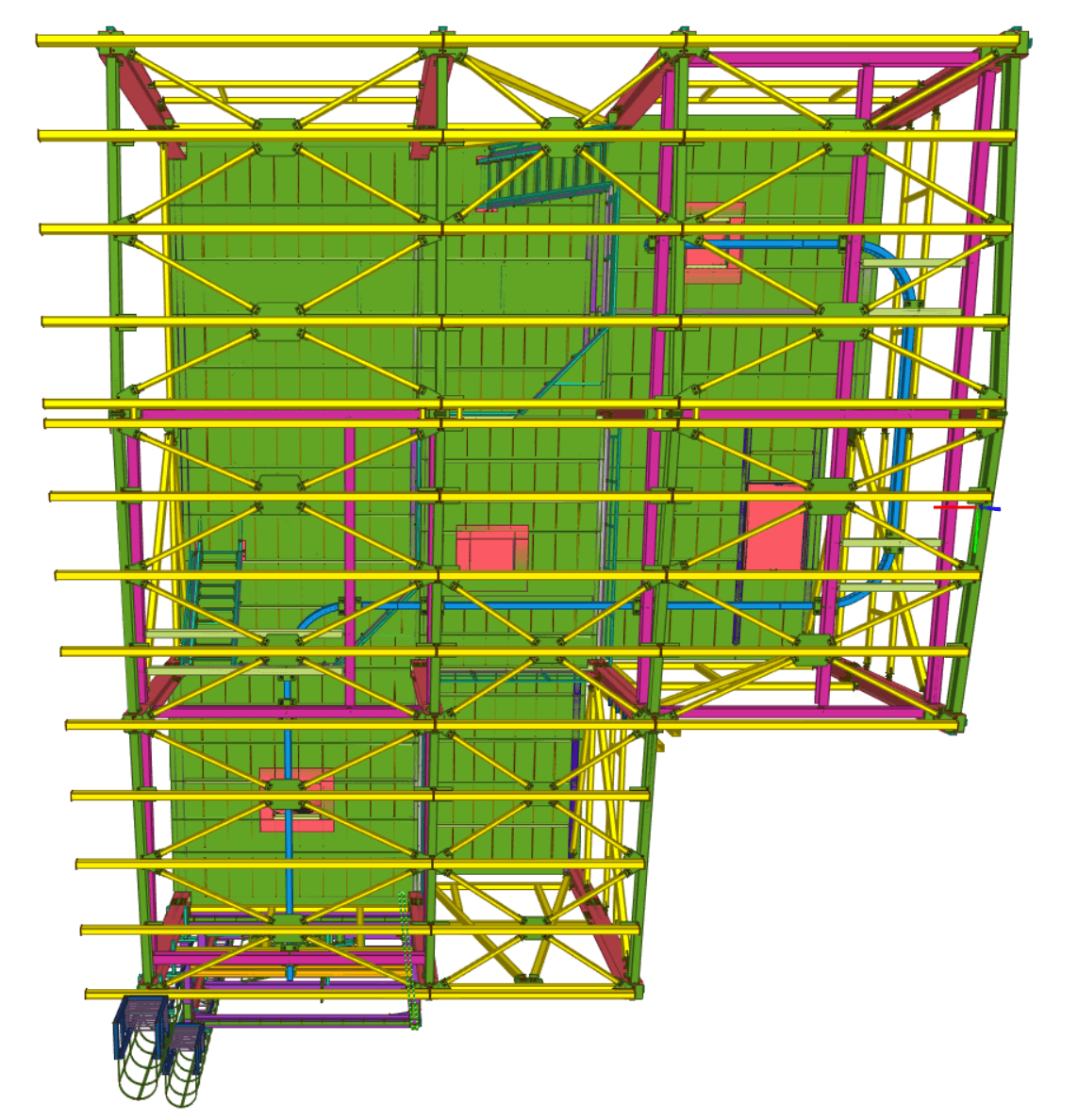

Вид сверху

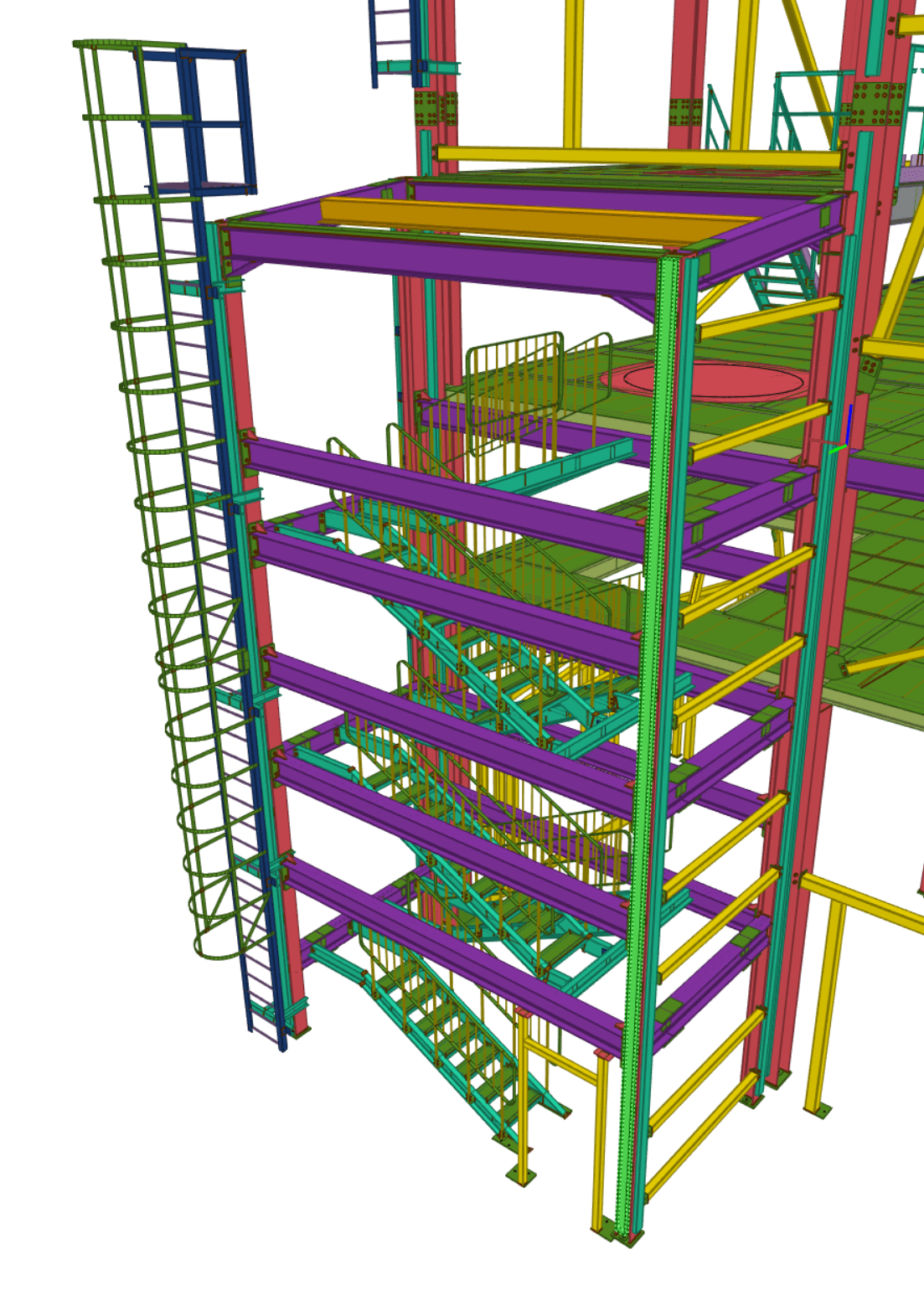

Лестничная башня

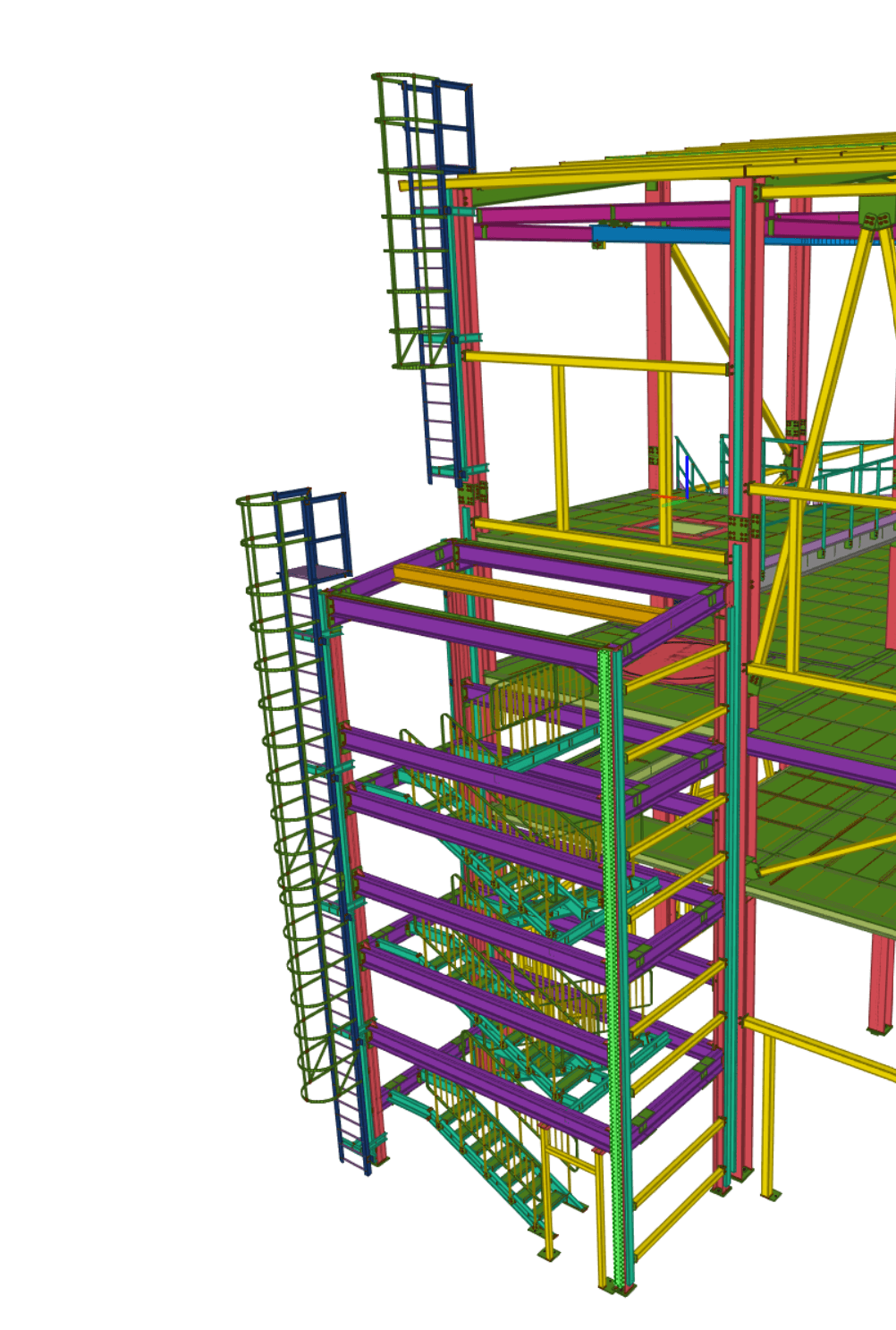

Кровельный доступ

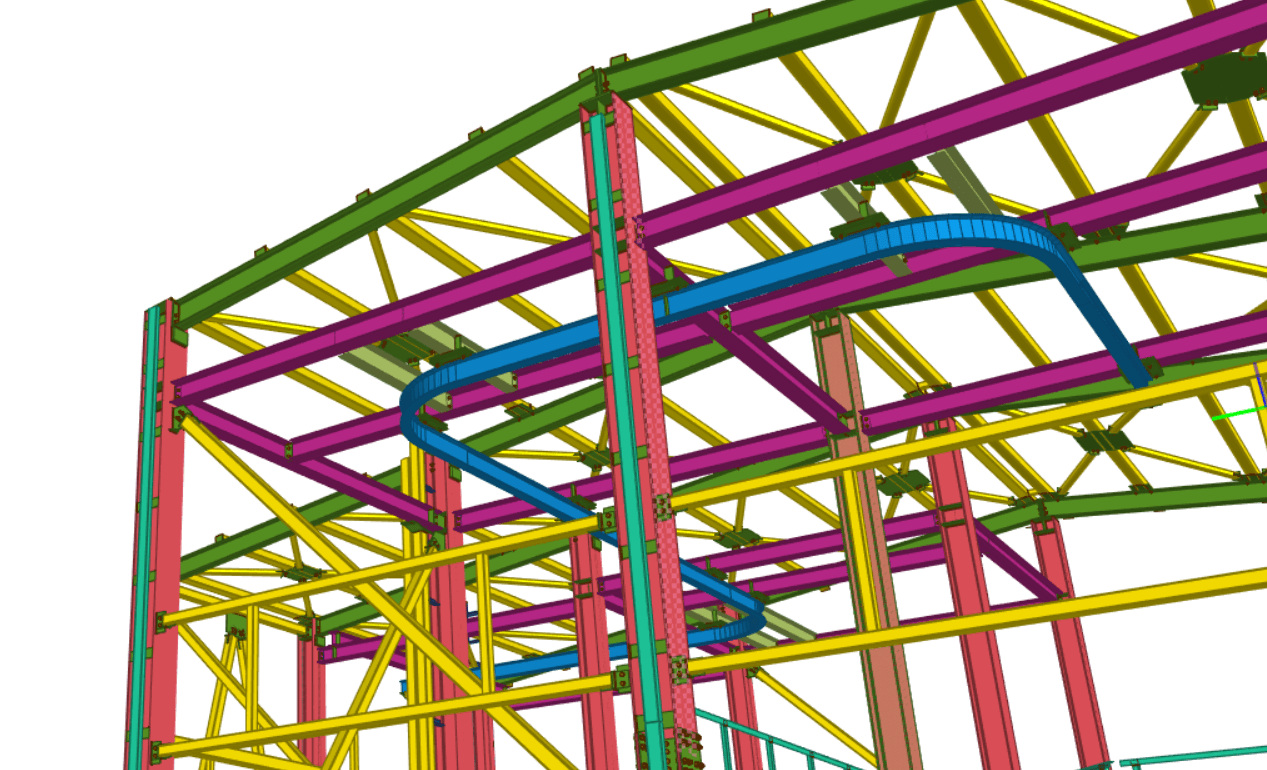

Гнутые подкрановые балки

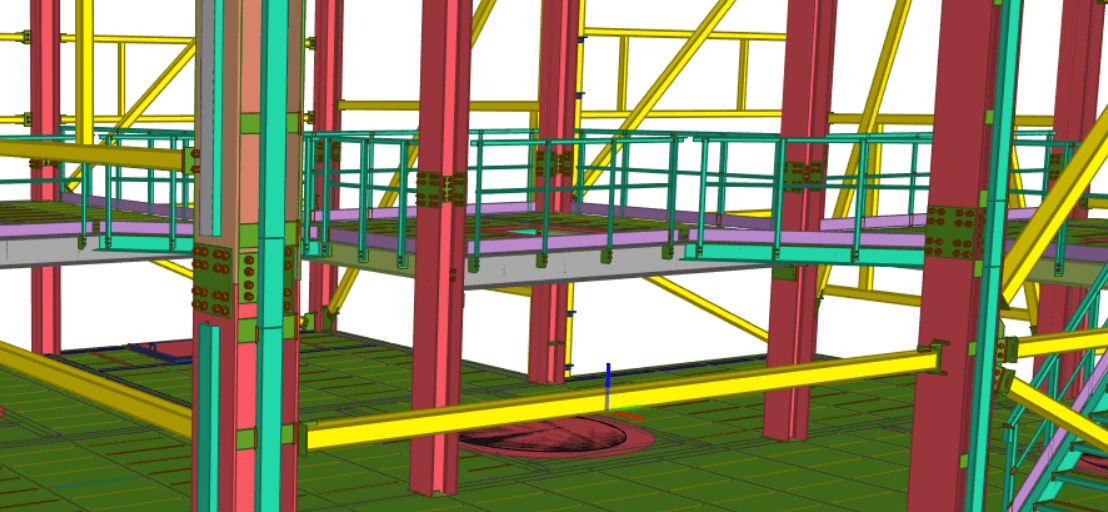

Стык колонн

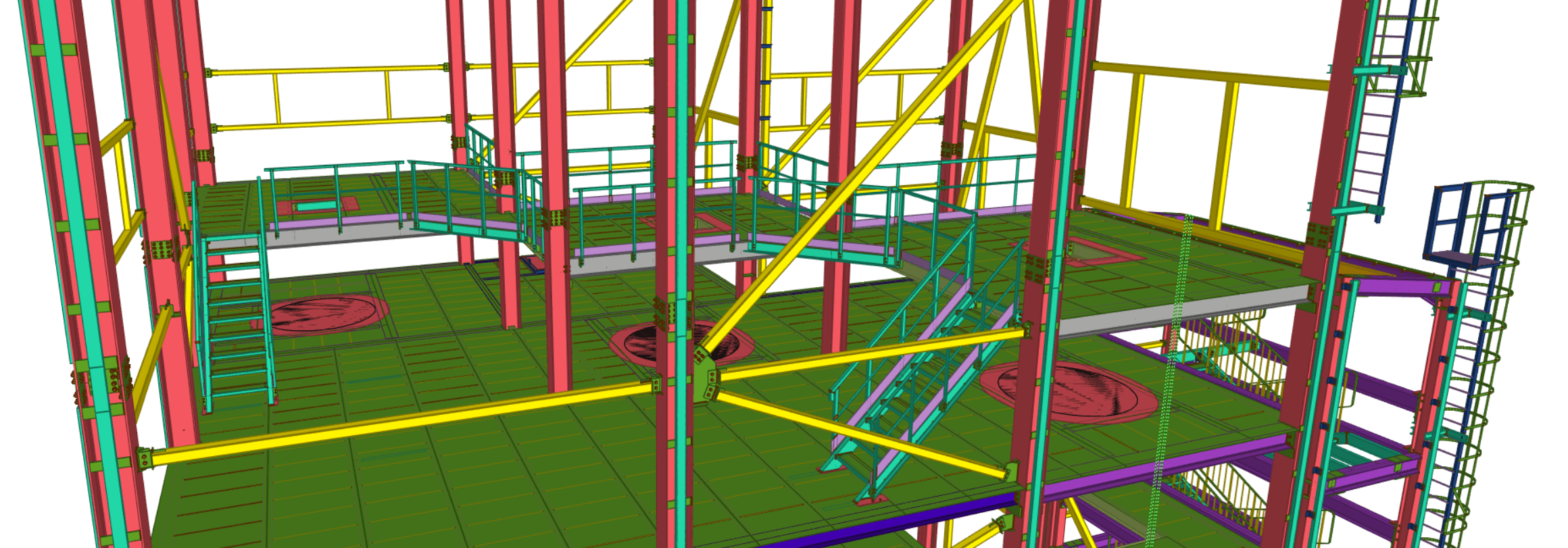

Рабочая площадка на 3-ем этаже
