Котельная с паровыми котлами, Бавария
Наше инженерное бюро спроектировало современную паровую котельную с производительностью 48 тонн пара в час, рассчитанную на 1,3 МПа и 195 °C. Установка включает три котла, каждый из которых вырабатывает 16 тонн пара в час. Проект предусматривает замену существующих экономайзеров котлов на новые, дополненные конденсаторами дымовых газов, которые охлаждают выхлопные газы до 35–40 °C. Эти меры значительно повышают энергетическую эффективность. Кроме того, были установлены более мощные питательные насосы и разработан отдельный контур конденсации дымовых газов, который подогревает холодную технологическую воду и снижает энергопотребление. Вся система газопроводов была спроектирована заново с учётом новых требований. В начале проекта мы провели обследование существующей инфраструктуры, создали цифровую модель и выполнили необходимые расчёты и чертежи.
Трудности
Интеграция новой котельной в существующую инфраструктуру стала одной из ключевых задач проекта. Тяжёлые котельные установки и высокие температурные требования потребовали точных статических расчётов. Ограниченное пространство на площадке потребовало разработки компактных рабочих и строительных чертежей. Реконструкция системы газопроводов и внедрение отдельного контура конденсации дымовых газов потребовали тщательной координации между подрядными организациями и точного технического планирования для обеспечения высокой эффективности установки.
01.02.2020 - 01.03.2020
| Тоннаж | 29.9 | тонн |
| Часы проектирования | 1450 | часов |
| Общая площадь | 1100 | м² |
| Длина | 60.6 | м |
| Ширина | 18.4 | м |
| Высота | 10.3 | м |
Адрес:
Бавария, Германия
Стадии проекта
Анализ требований
На этом первом этапе мы провели тщательный анализ требований, чтобы определить технические и эксплуатационные параметры для новой паровой котельной. Обсуждались цели по производительности (48 т/ч пара), требуемые параметры пара (1,3 МПа при 195°C), замена существующих экономайзеров на новые с дополнительными конденсаторами дымовых газов, а также замена питательных насосов. Этот анализ стал основой для повышения энергоэффективности всей системы.
Сканирование с помощью 3D-лазера

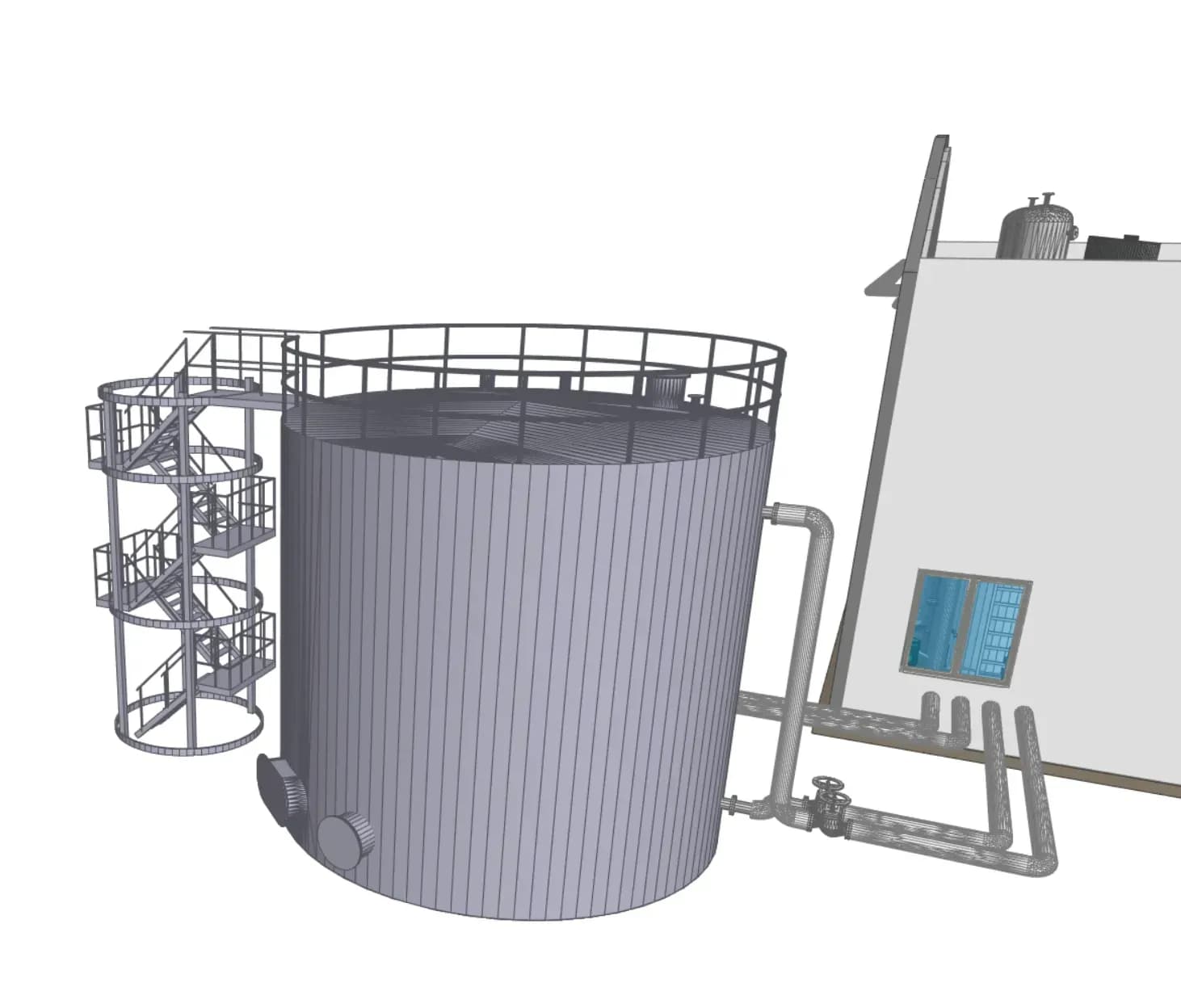

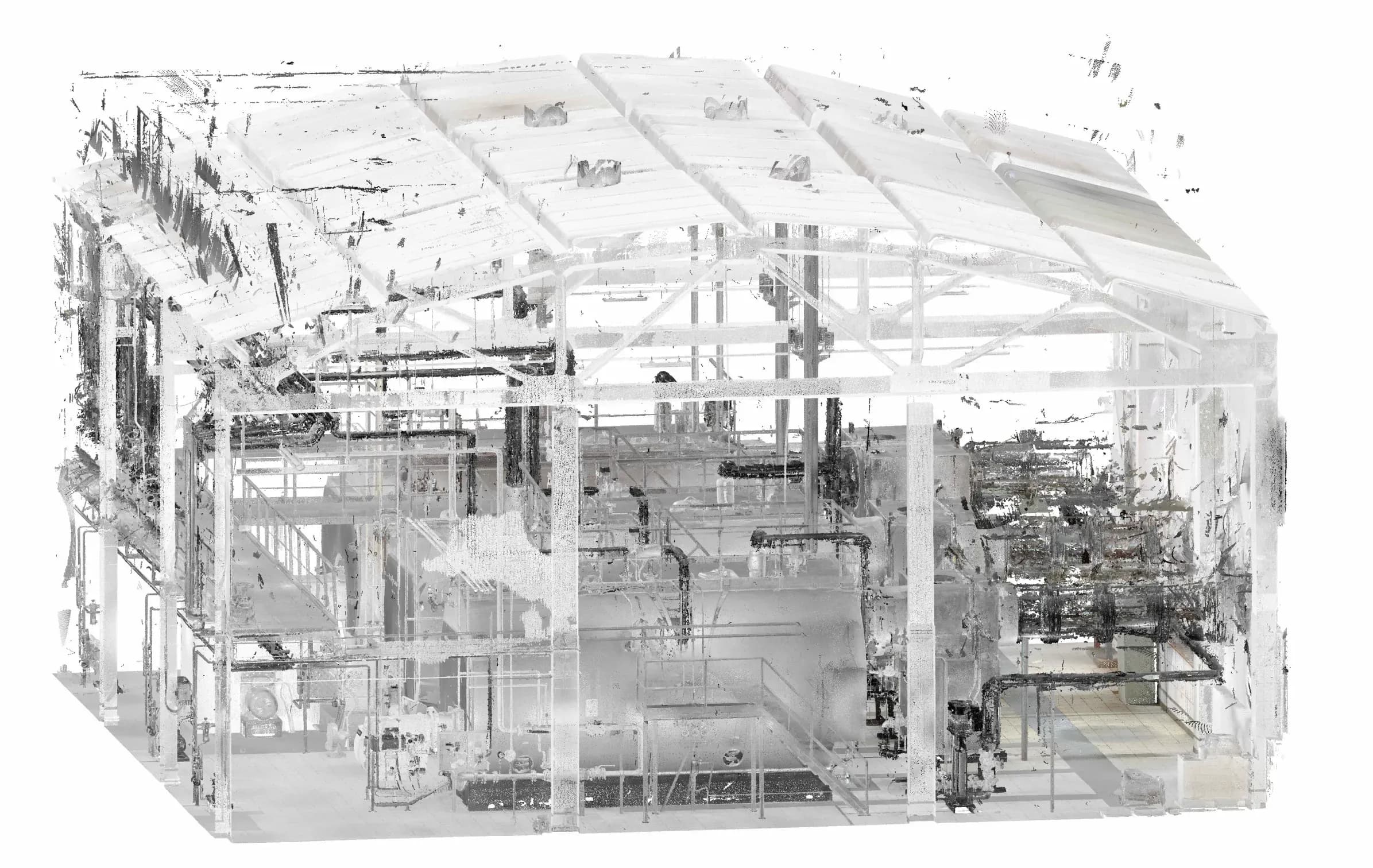

Существующее котельное оборудование и участок были точно измерены с использованием 3D-лазерного сканирования, чтобы получить точные данные о геометрии и расположении всех значимых элементов. Полученные данные стали базой для моделирования и интеграции новых систем, таких как новые экономайзеры, котлы и отдельный контур конденсации дымовых газов.
Цифровое моделирование существующего объекта

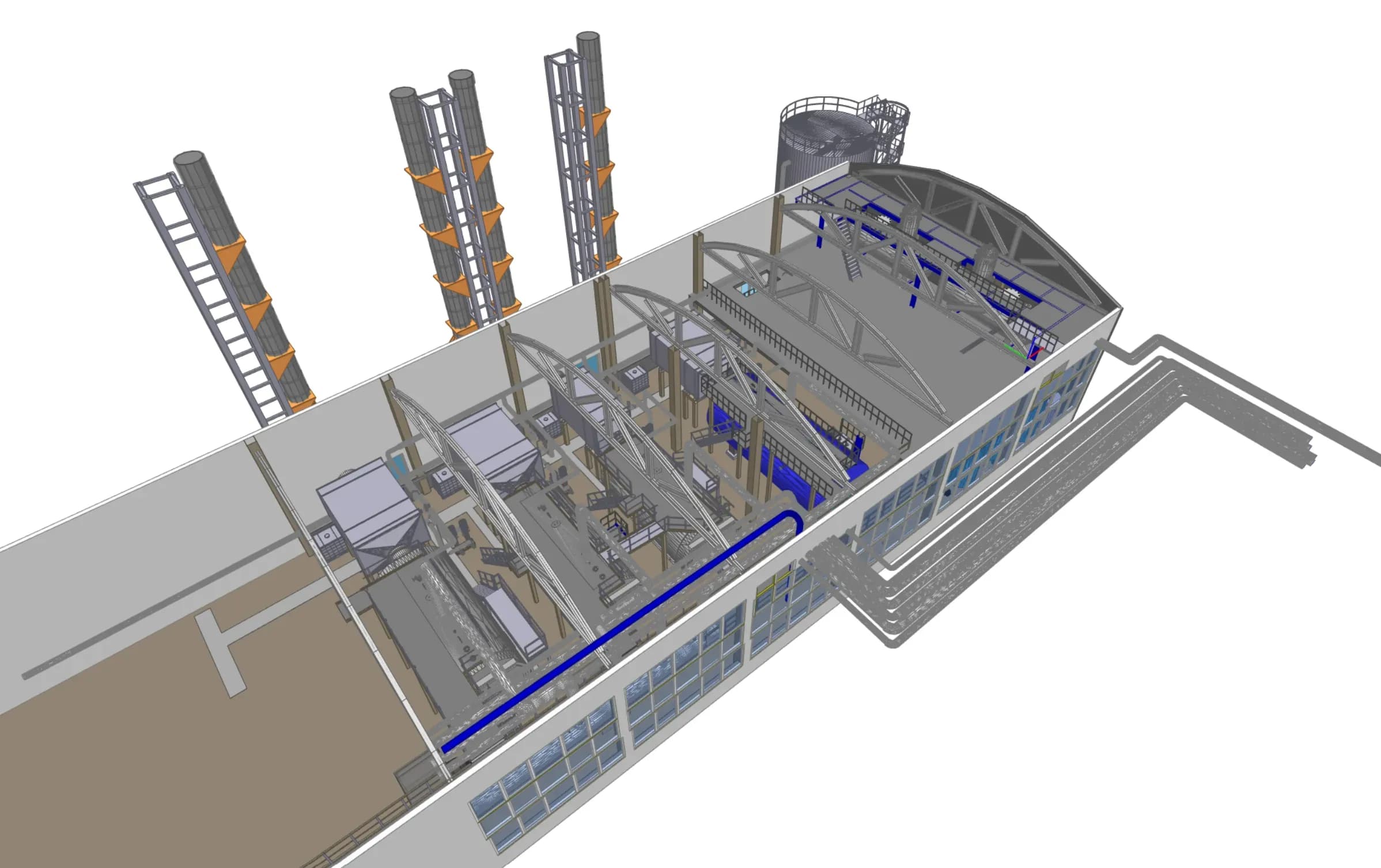

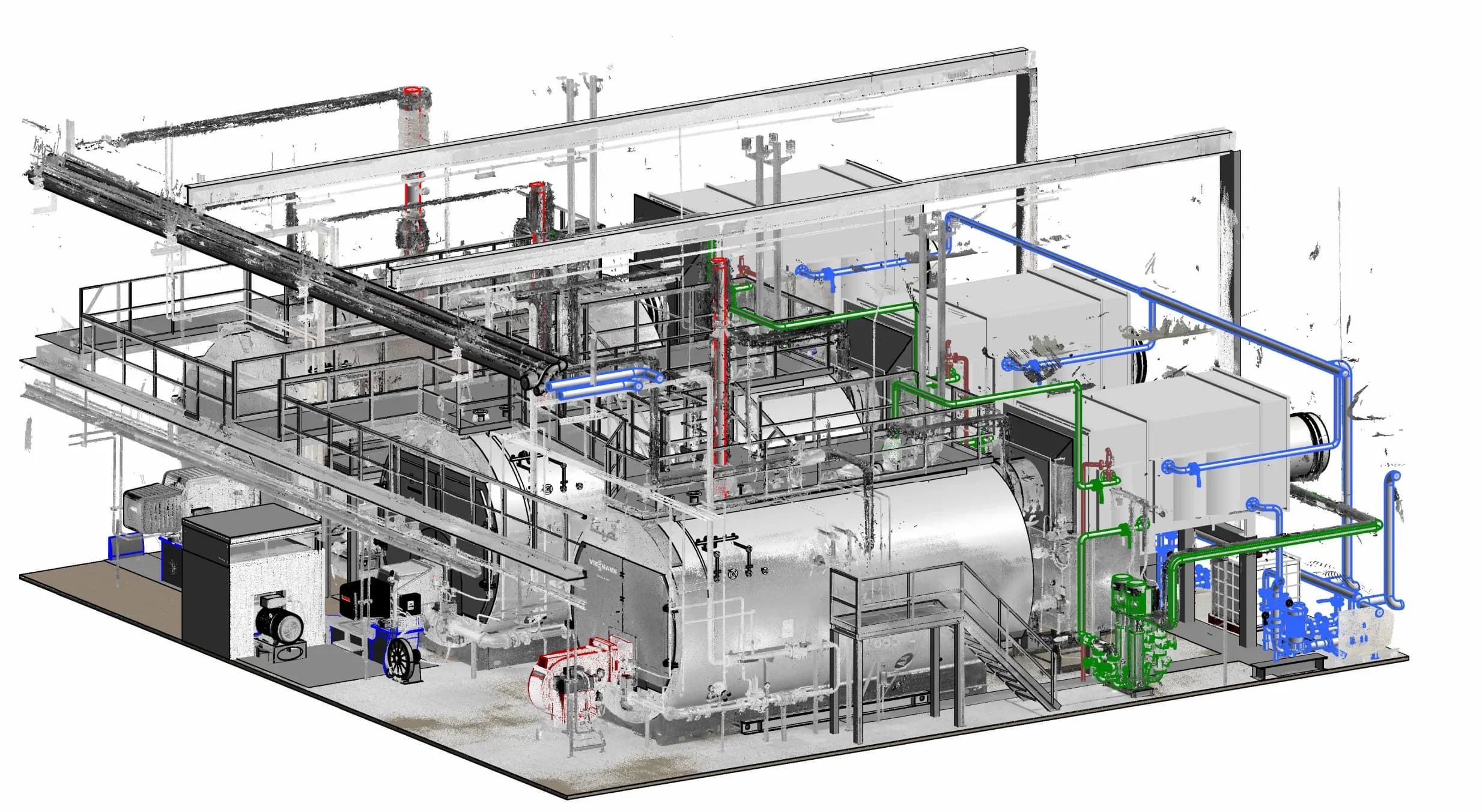

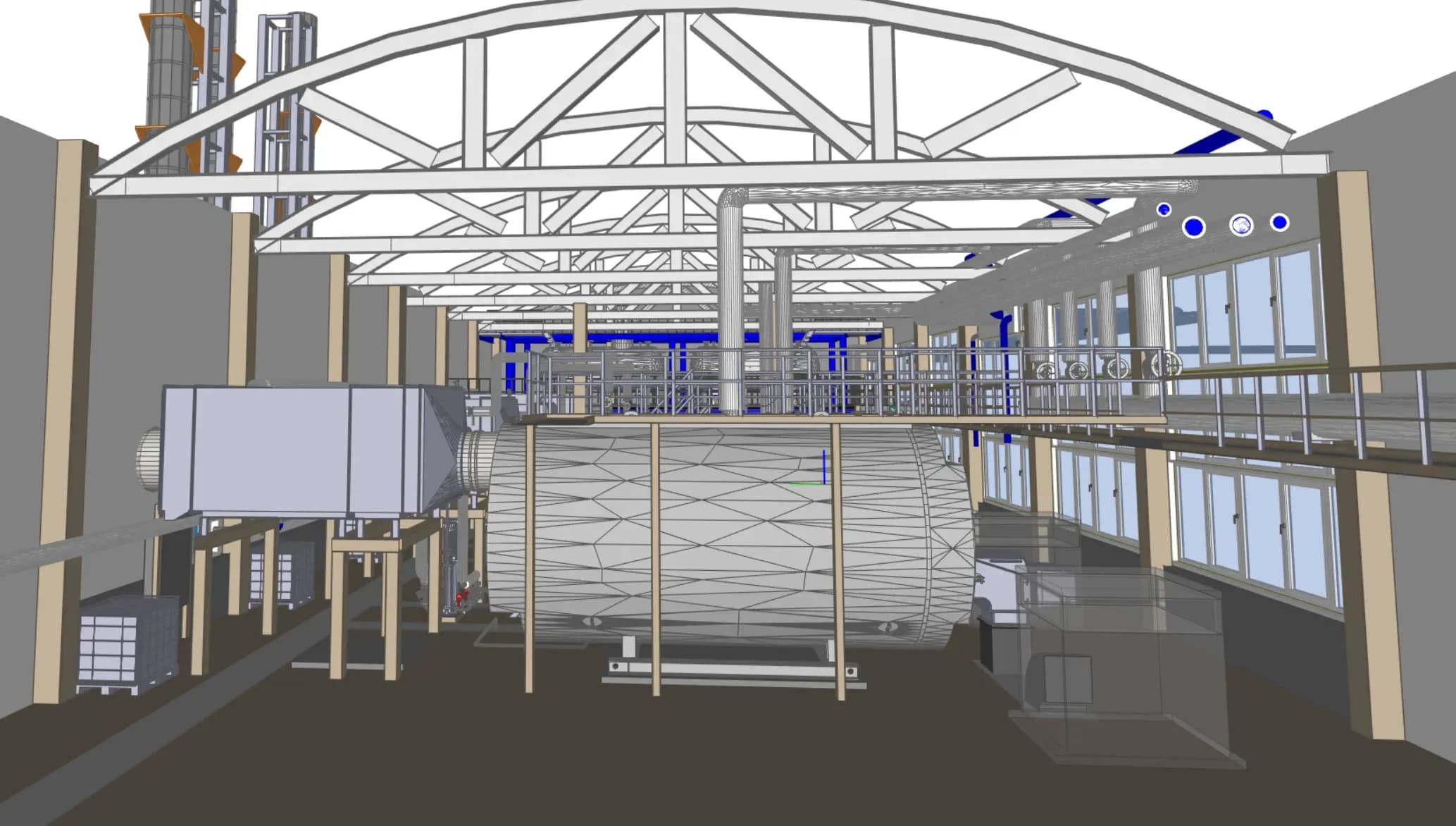

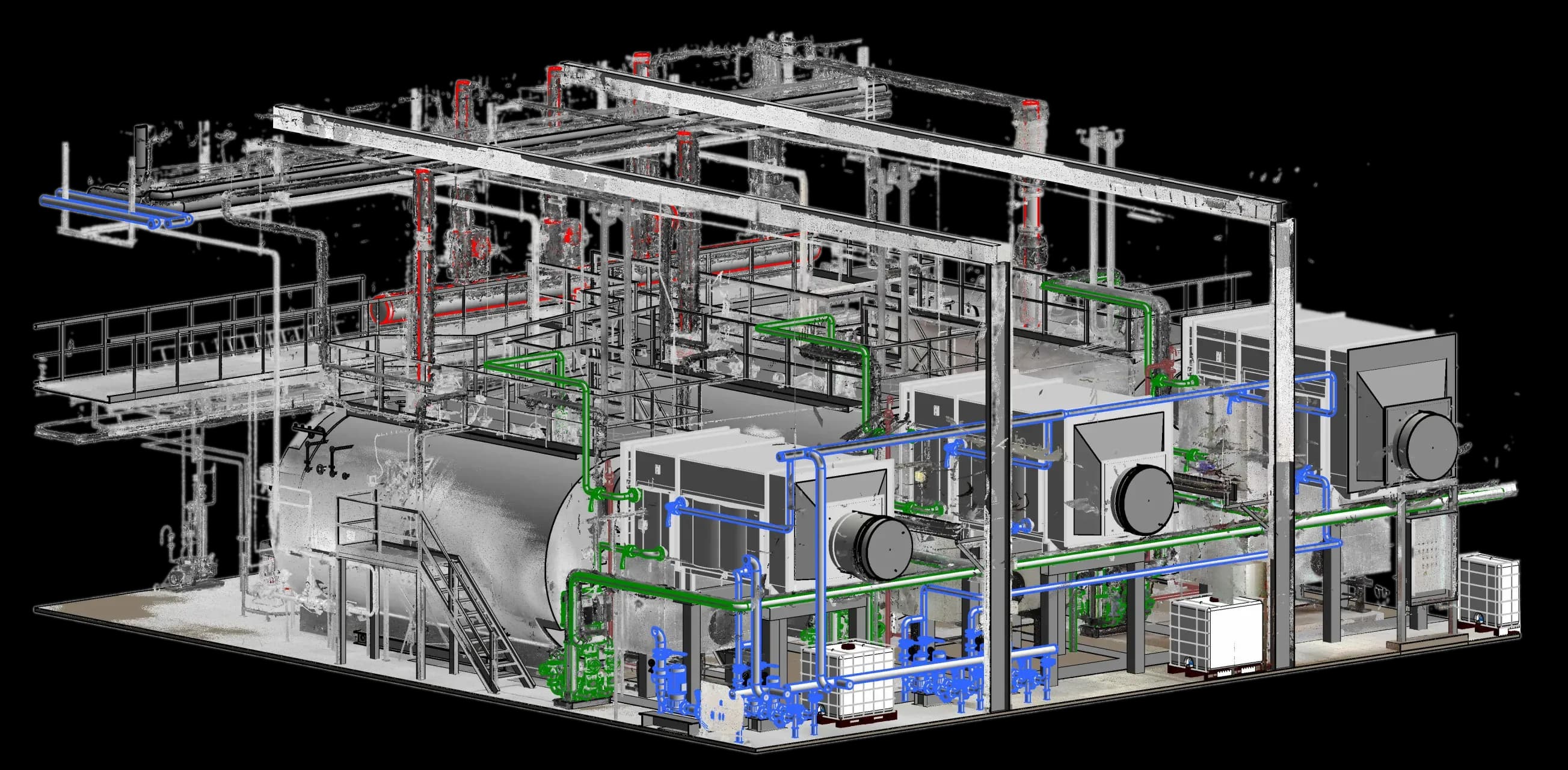

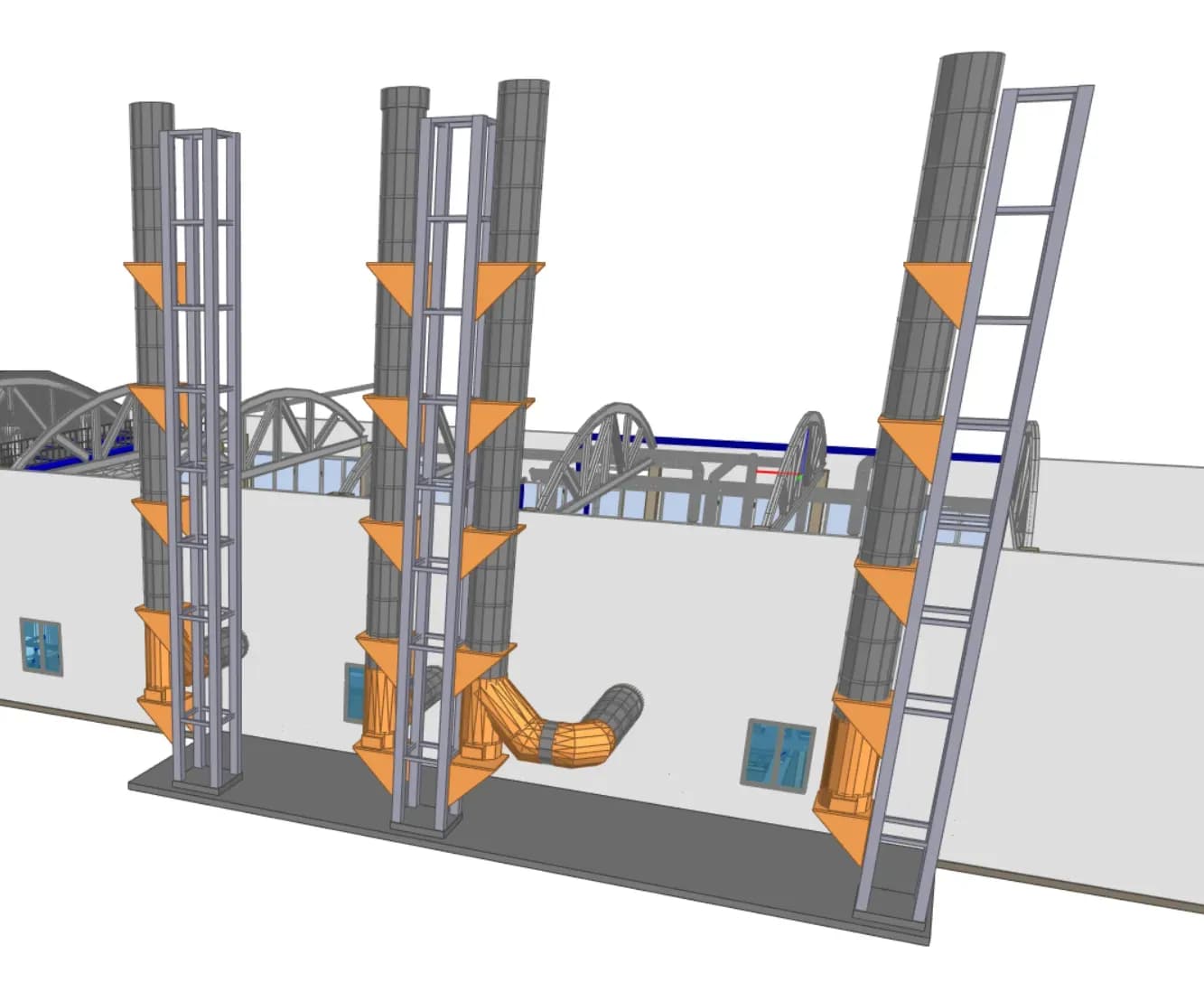

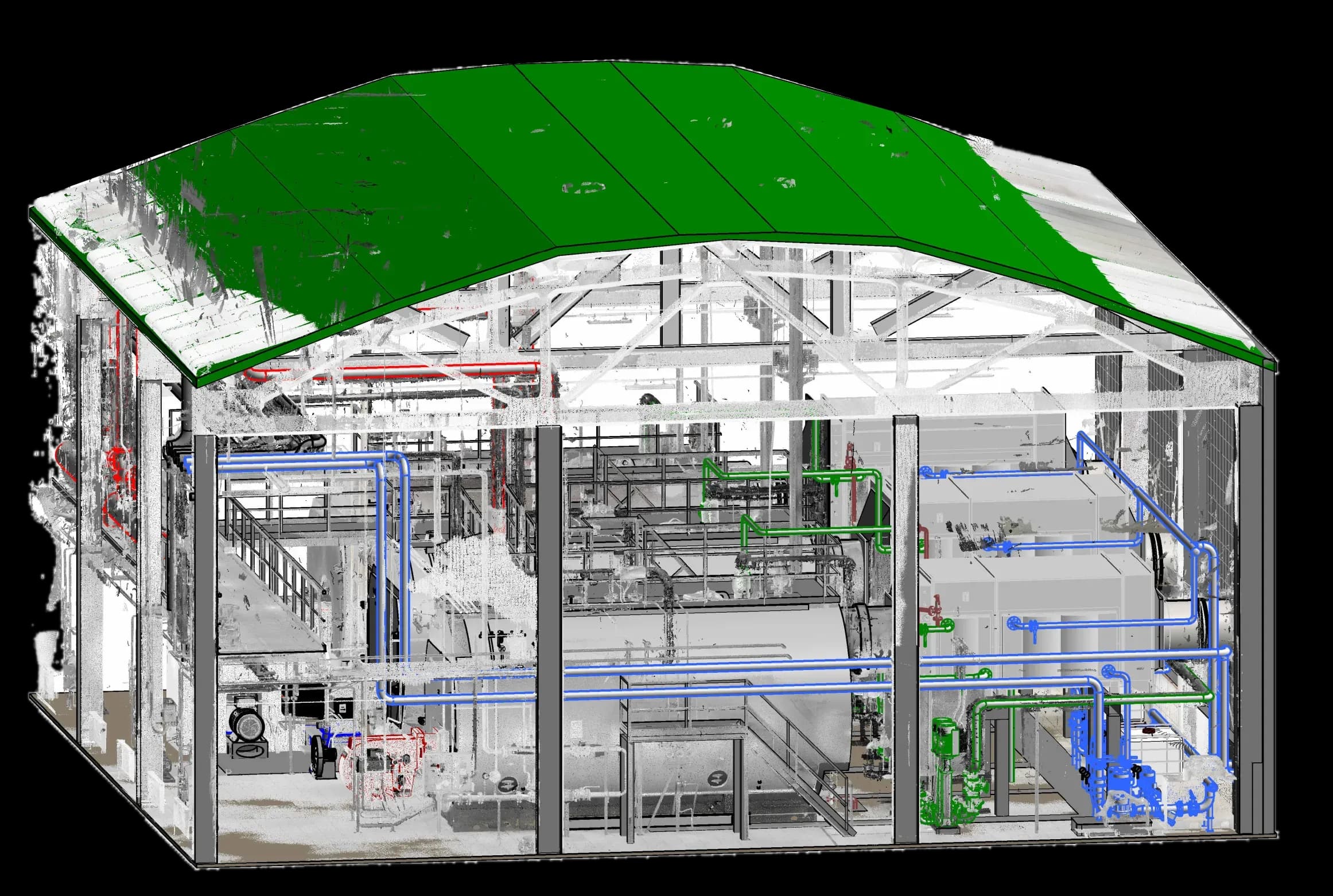

С помощью данных лазерного сканирования мы создали цифровую модель существующей установки, отражающую текущее состояние и расположение всех ключевых компонентов, таких как действующие котлы, трубопроводы и система газоснабжения. Это моделирование позволило нам оптимально разместить все новые элементы и убедиться, что новая газовая система спроектирована с учётом расширенной схемы экономайзеров и котлов.
Проектирование LPH 3 и концепция
На этапе проектирования мы разработали подробную концепцию, включающую установку трёх котлов (по 16 т/ч каждый) и дополнительной системы конденсации дымовых газов для охлаждения до 35–40°C. Также был разработан отдельный контур конденсации, предназначенный для подогрева холодной технологической воды, необходимой предприятию. В дополнение к этому была перерассчитана вся система газопроводов в соответствии с требованиями расширенной установки.
Согласование проекта LPH 4
На этапе согласования были подготовлены все соответствующие планы, расчёты и техническая документация для утверждения заказчиком и уполномоченными органами. В данную фазу входили новые секции котлов и экономайзеров, а также требования к новой газовой системе и включение конденсаторов дымовых газов.
Рабочее проектирование LPH 5
В ходе рабочей стадии проектирования были разработаны детализированные производственные и строительные чертежи. Эти планы включали все технические детали, необходимые для точного изготовления и установки новых котлов и экономайзеров с конденсаторами дымовых газов, замены питательных насосов и корректировки газовой системы. Все строительные документы были составлены таким образом, чтобы обеспечить бесперебойную установку и ввод в эксплуатацию с соблюдением высоких стандартов эффективности новой паровой котельной.
