Навес, Бавария

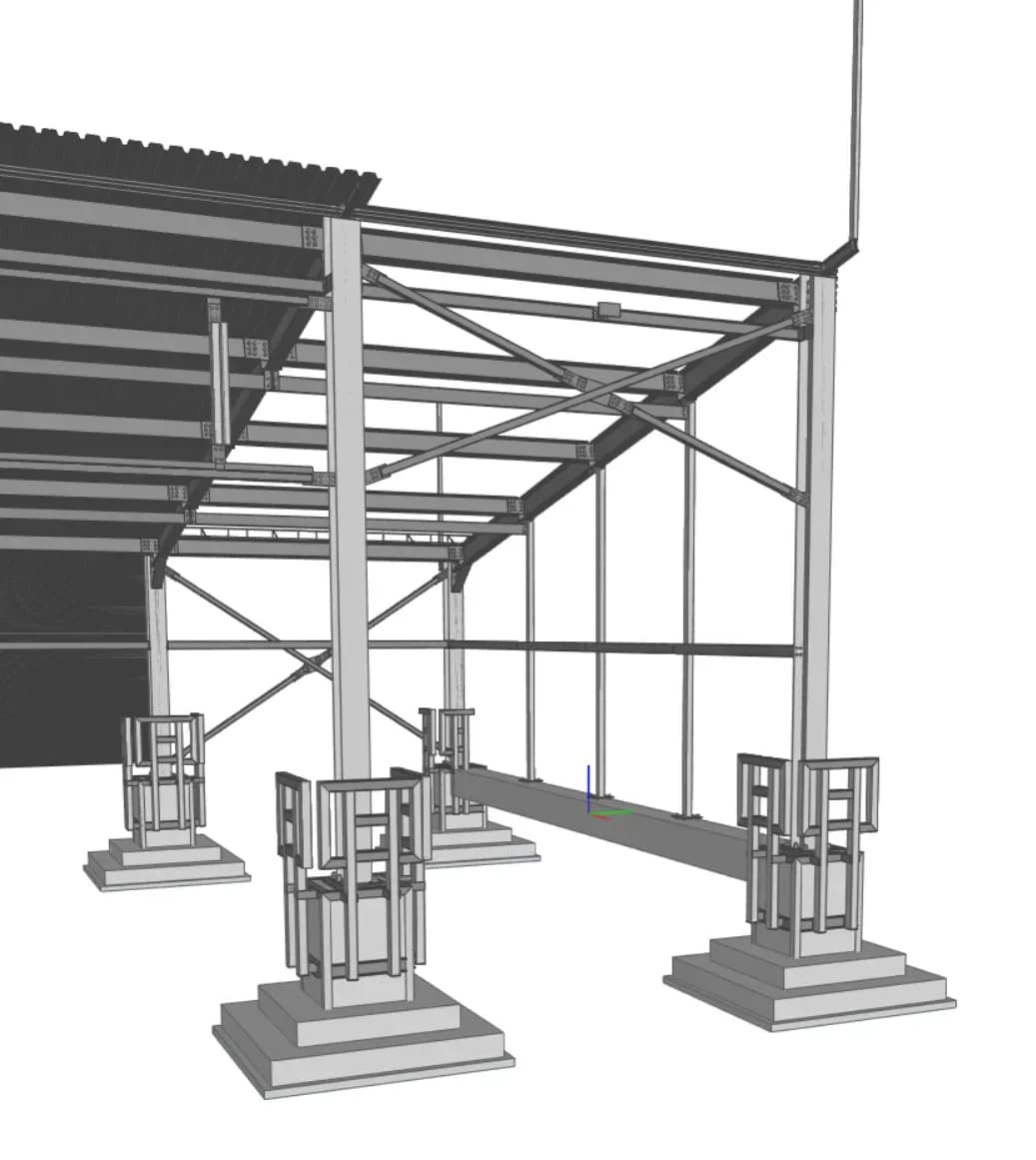

Стальная конструкция разработана с учетом специфических требований промышленного производства, включая нагрузки от оборудования, погодные воздействия и эксплуатационные требования. На первом этапе было проведено детальное обследование существующей площадки и конструкции цеха для точной фиксации текущего состояния объекта. Затем была создана 3D-модель стальной конструкции, позволяющая смоделировать всю конструкцию и нагрузки. Статические расчеты выполнены в соответствии с действующими нормами и правилами для обеспечения безопасности и устойчивости сооружения.

Трудности

Одной из основных сложностей проекта стала адаптация стальной конструкции к существующему каркасу здания и особенностям площадки. Неравномерность грунтов и необходимость минимального вмешательства в работу действующего цеха потребовали точной подгонки конструкции. Кроме того, организация поставок материалов и соблюдение сроков монтажа при продолжающейся работе промышленного цеха создали значительные логистические сложности.

01.02.2018 - 01.05.2018

Масса конструкции	8.4	тонн
Часы проектирования	169	часов
Общая площадь	500	м²
Длина	33.5	м
Ширина	15	м
Высота	8	м

Адрес:

Бавария, Германия

Стадии проекта

Анализ требований

Проект начался с комплексного анализа требований для определения конкретных потребностей заказчика в отношении стального навеса. В процессе были определены предельные нагрузки, требования безопасности, интеграция с существующей инфраструктурой и условия долгосрочной эксплуатации промышленного цеха. Результаты этого анализа легли в основу последующих этапов проектирования.

Геодезическая съемка методом 3D-лазерного сканирования

Следующим этапом стало проведение точных измерений существующих конструкций и рельефа с использованием технологии 3D-лазерного сканирования. Этот метод позволил точно зафиксировать все геометрические параметры, высотные отметки и размеры существующего цеха и прилегающей территории, обеспечив высокоточные данные для проектирования. Полученные сканы дали возможность реалистично воспроизвести текущее состояние объекта в проектной программе.

Моделирование существующих конструкций

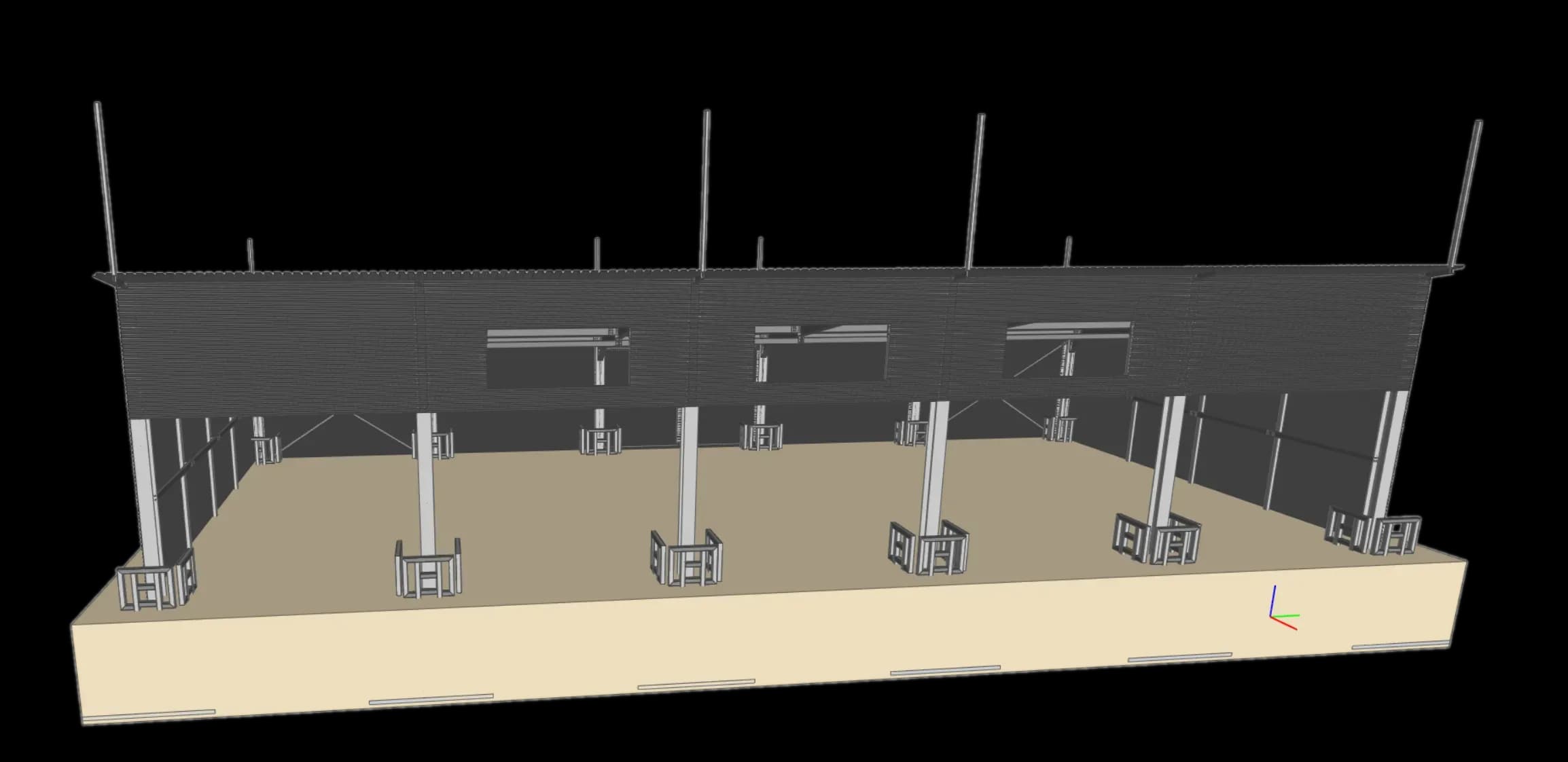

На основе данных 3D-лазерного сканирования текущее состояние объекта было преобразовано в детальную цифровую 3D-модель. Эта модель включала не только существующий цех, но и все значимые конструктивные и инфраструктурные элементы, взаимодействующие с новым навесом. Такой подход позволил комплексно учесть все сопряжения, переходы и необходимые адаптации в процессе проектирования.

Стадия проектирования LPH 3 и концепция

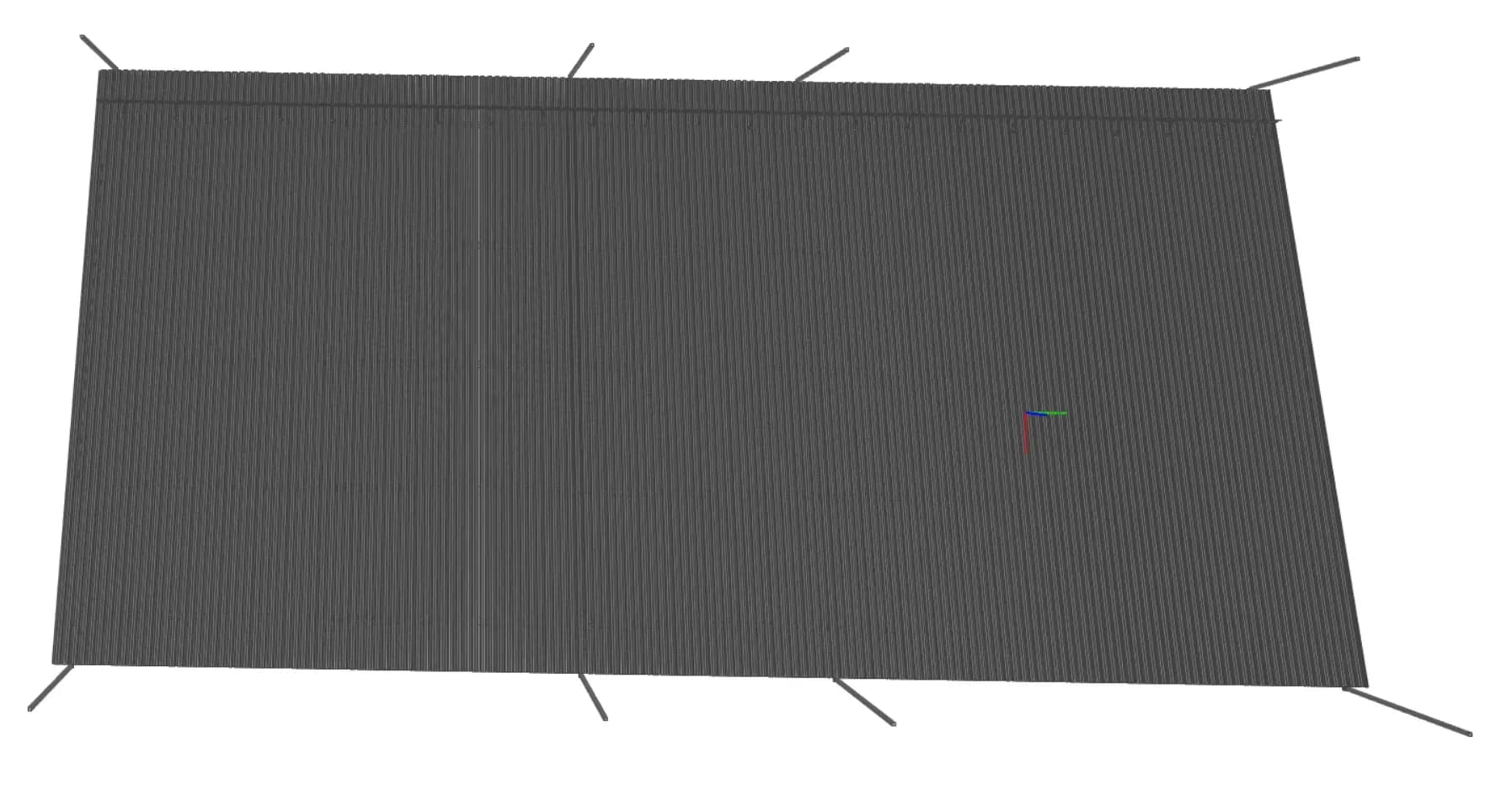

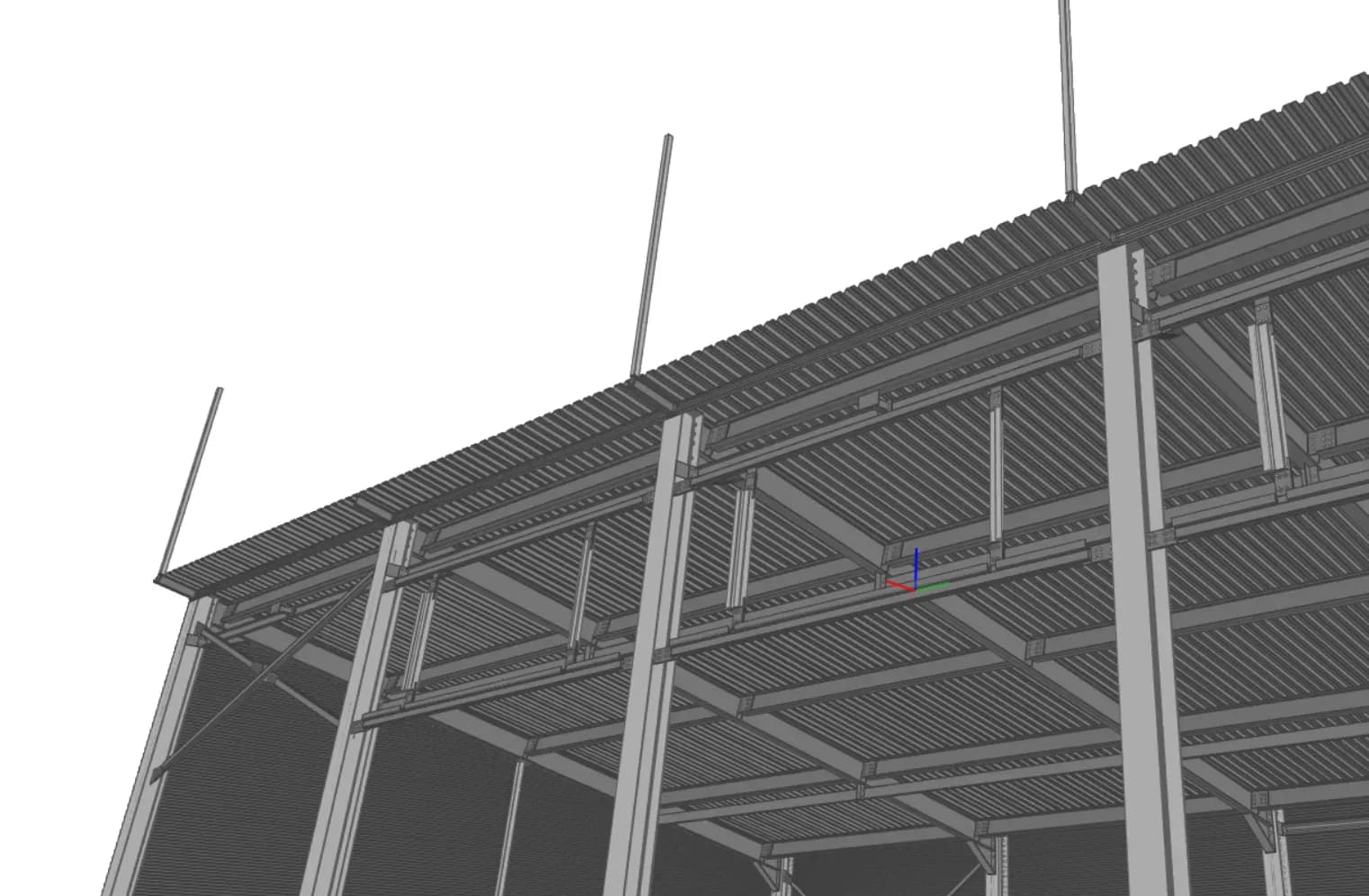

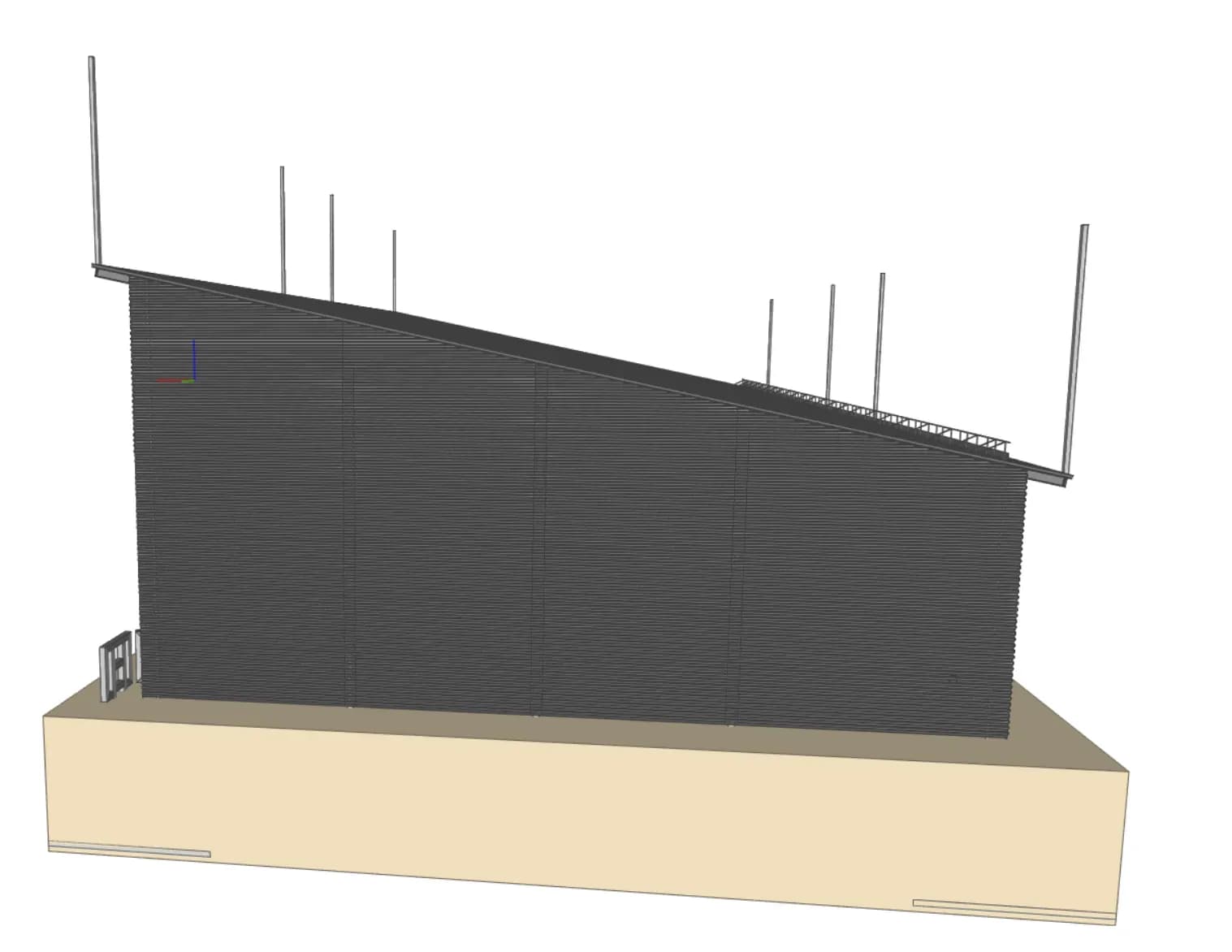

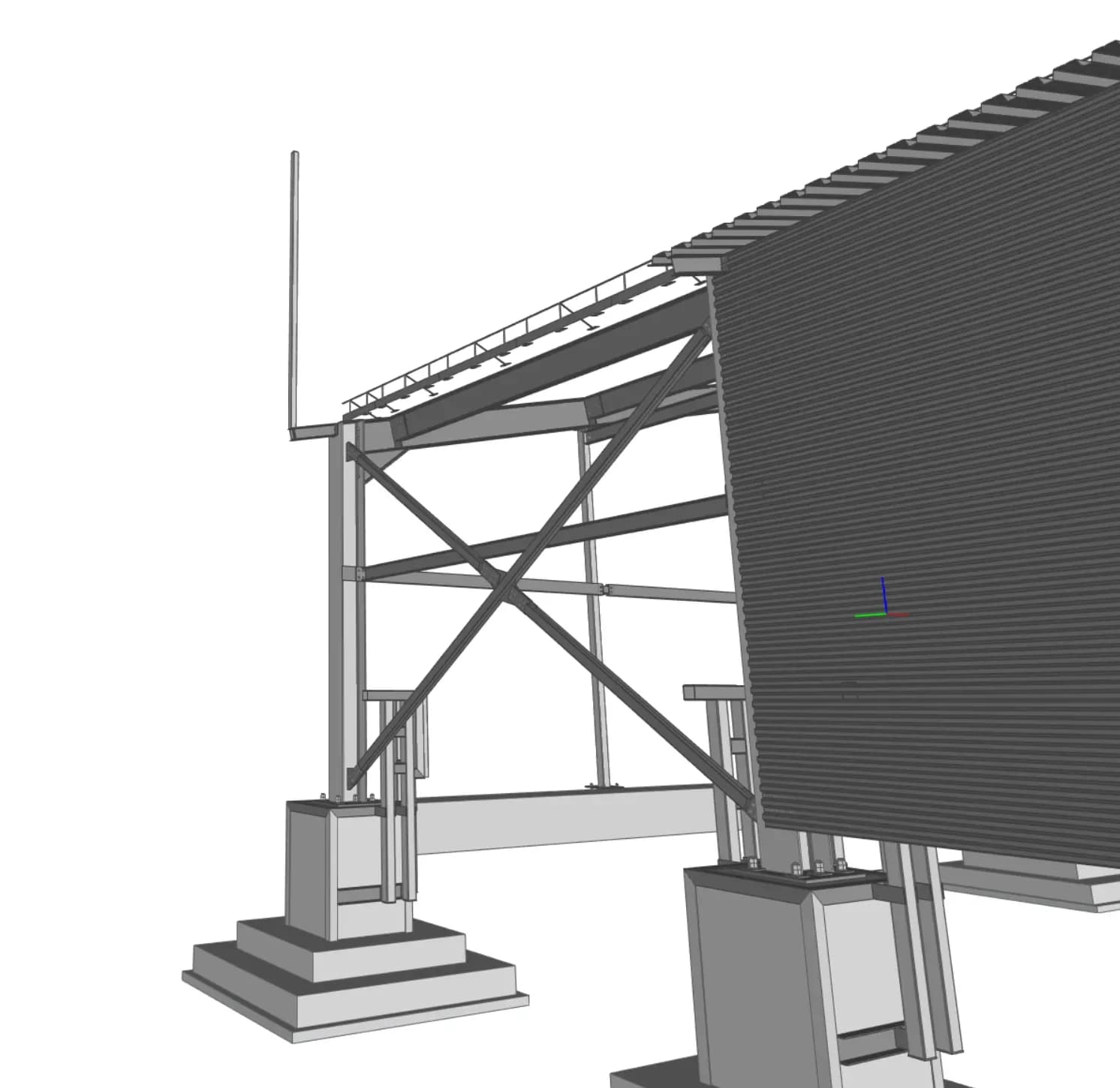

На стадии LPH 3 была разработана конструкция стального навеса. Созданная концепция учитывала как техническую реализуемость, так и эстетические требования, соответствуя всем конструктивным и нормативным требованиям безопасности. Проект определил базовую конфигурацию стального навеса и его интеграцию с существующим промышленным цехом.

Стадия согласования LPH 4

После завершения проектирования на стадии LPH 4 выполнялась подготовка к согласованию. Этот этап включал детальную проработку конструкции, проверку и корректировку расчетов, а также согласование со всеми вовлеченными специалистами. Была подготовлена вся необходимая документация, которая прошла проверку и получила одобрение заказчика и регулирующих органов.

Рабочее проектирование LPH 5

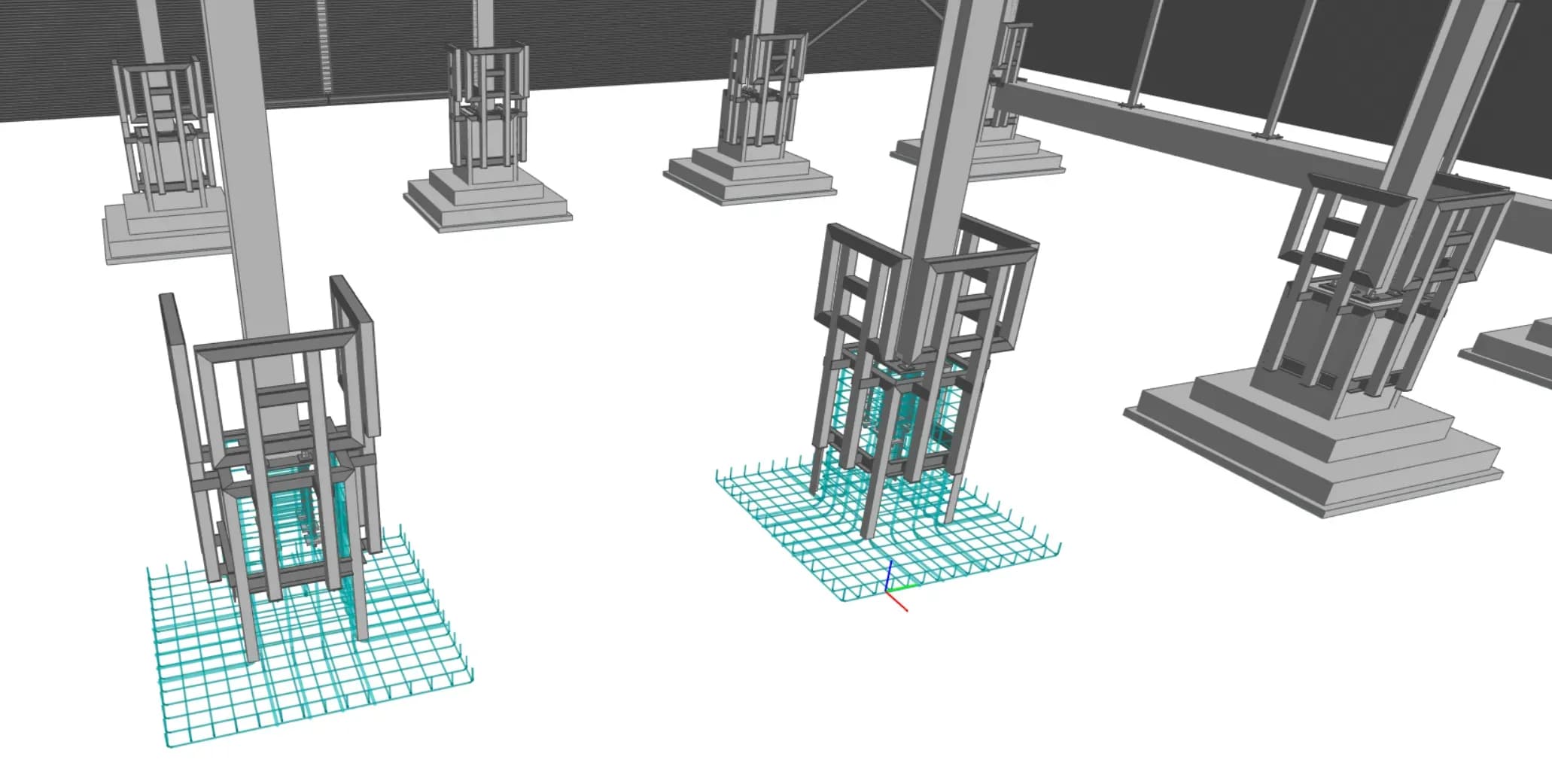

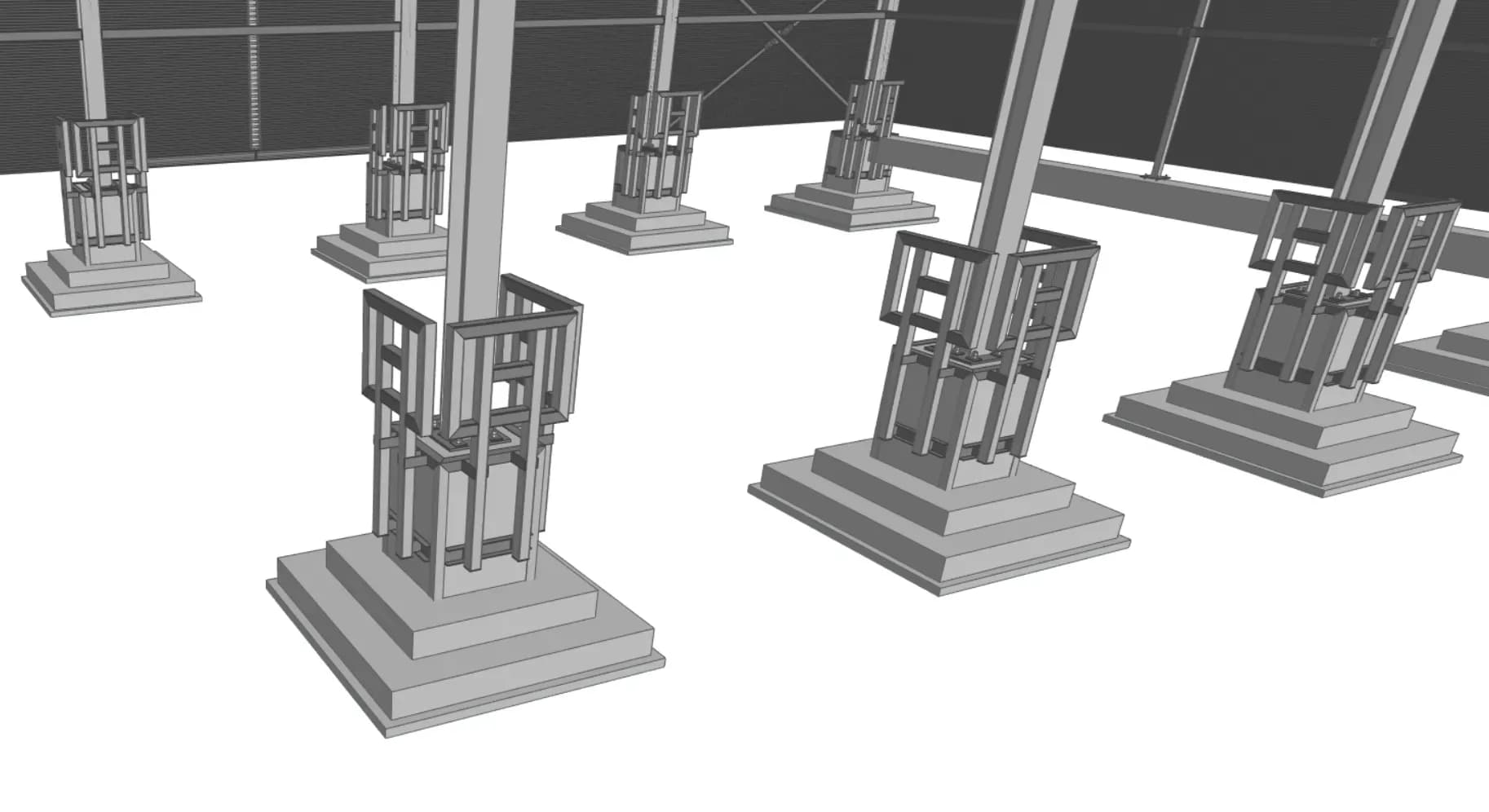

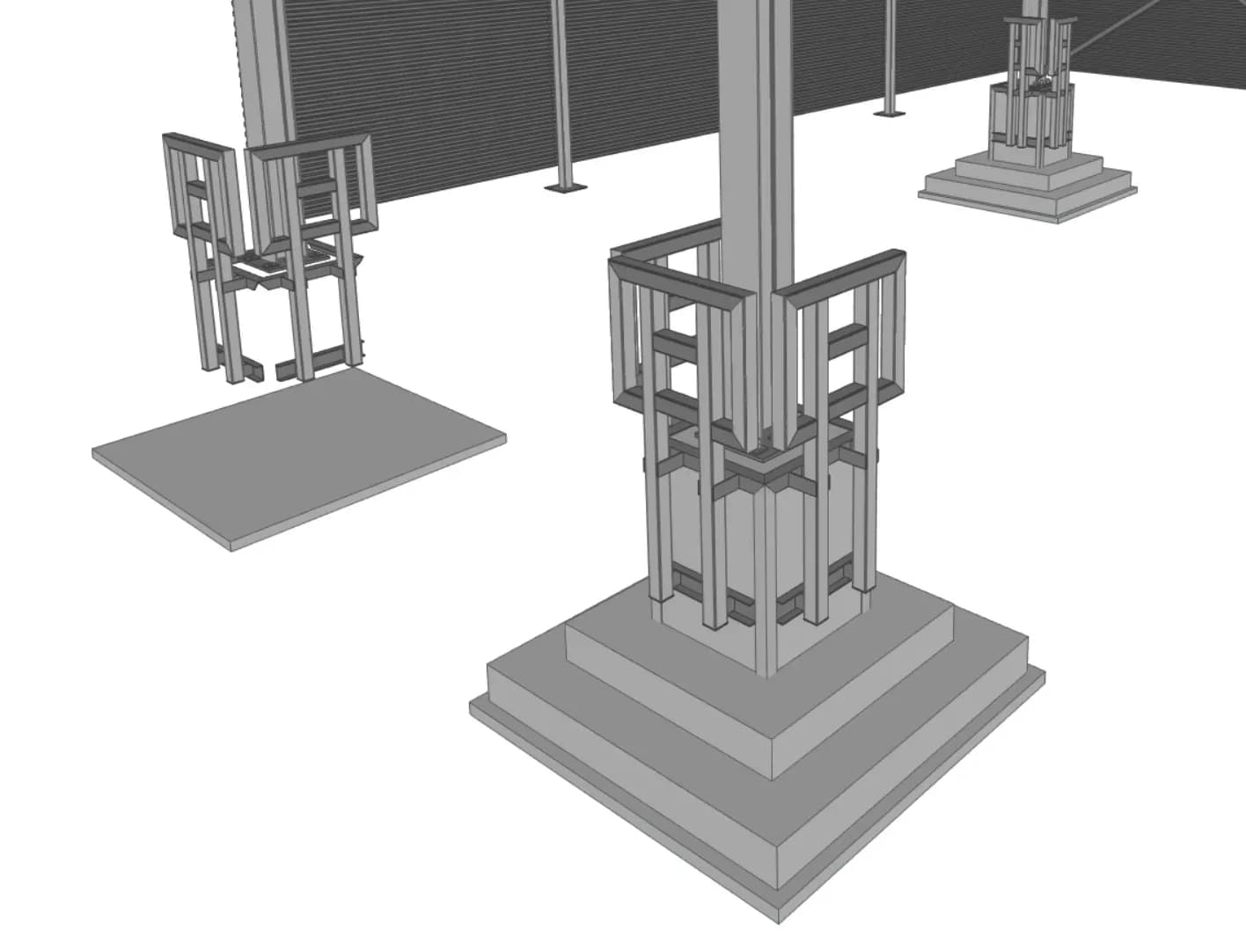

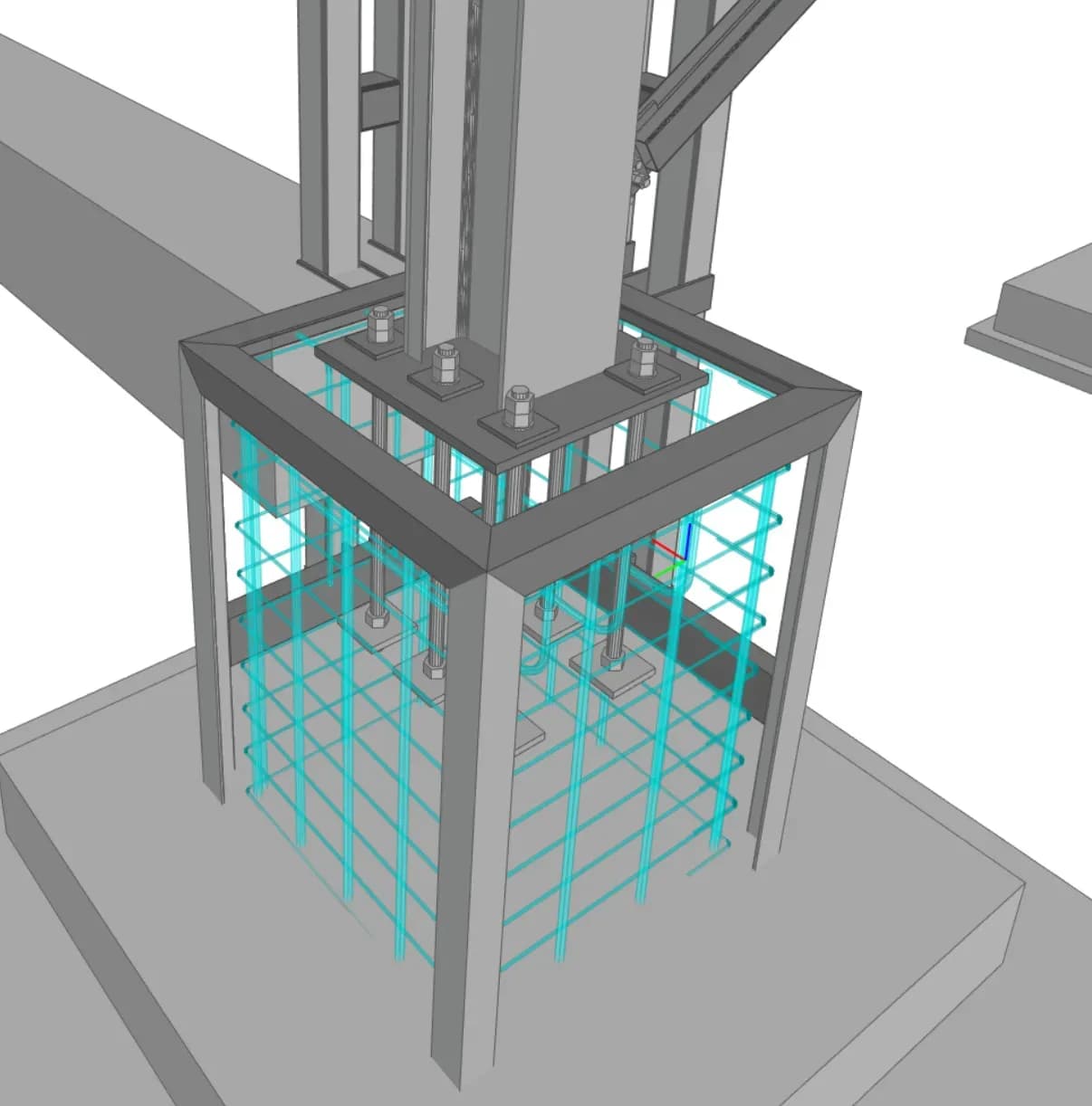

На заключительной стадии проектирования LPH 5 были подготовлены окончательные рабочие чертежи и монтажные схемы. Эти комплексные планы содержали всю необходимую информацию для изготовления стальной конструкции и выполнения монтажных работ на площадке, включая размеры, сопряжения, соединения и детальные инструкции по монтажу. Данные документы стали основой для непосредственного производства и строительства навеса.
