Реконструкция и сервисные платформы, Бавария

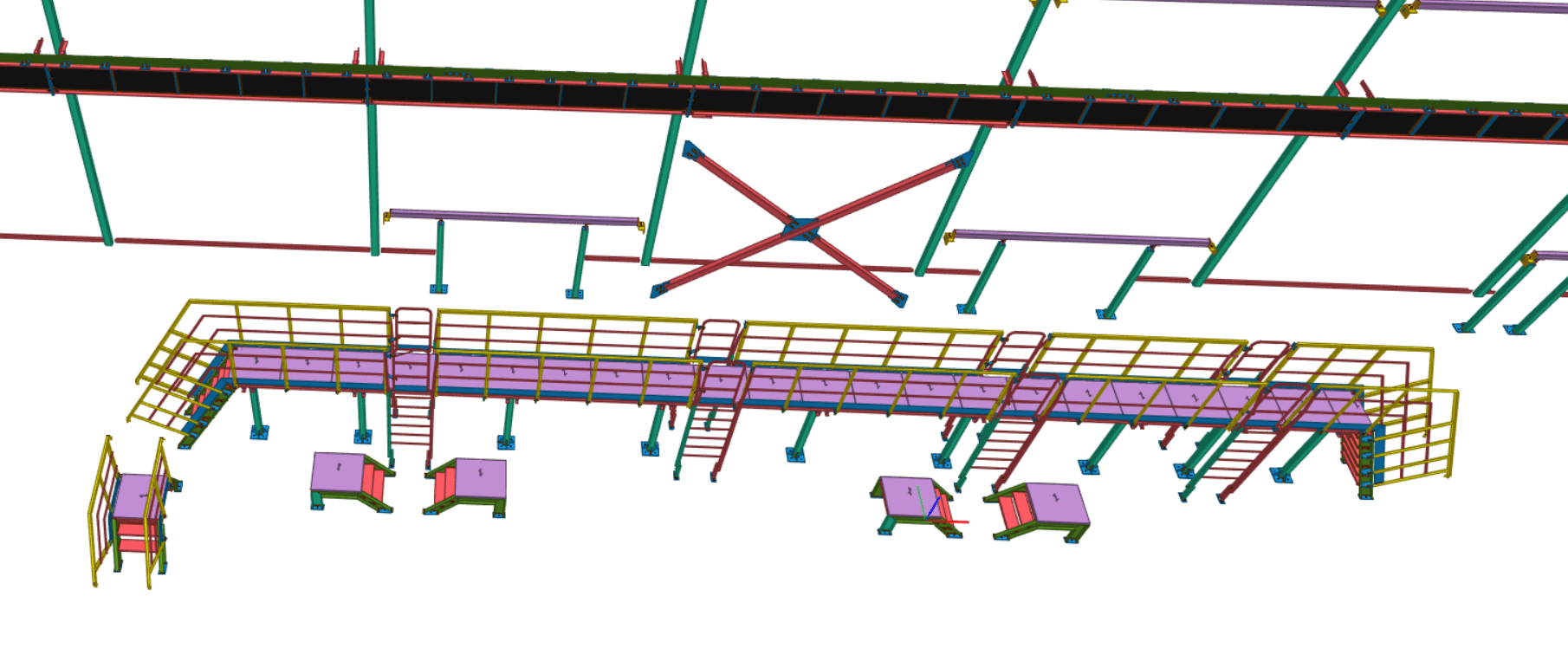

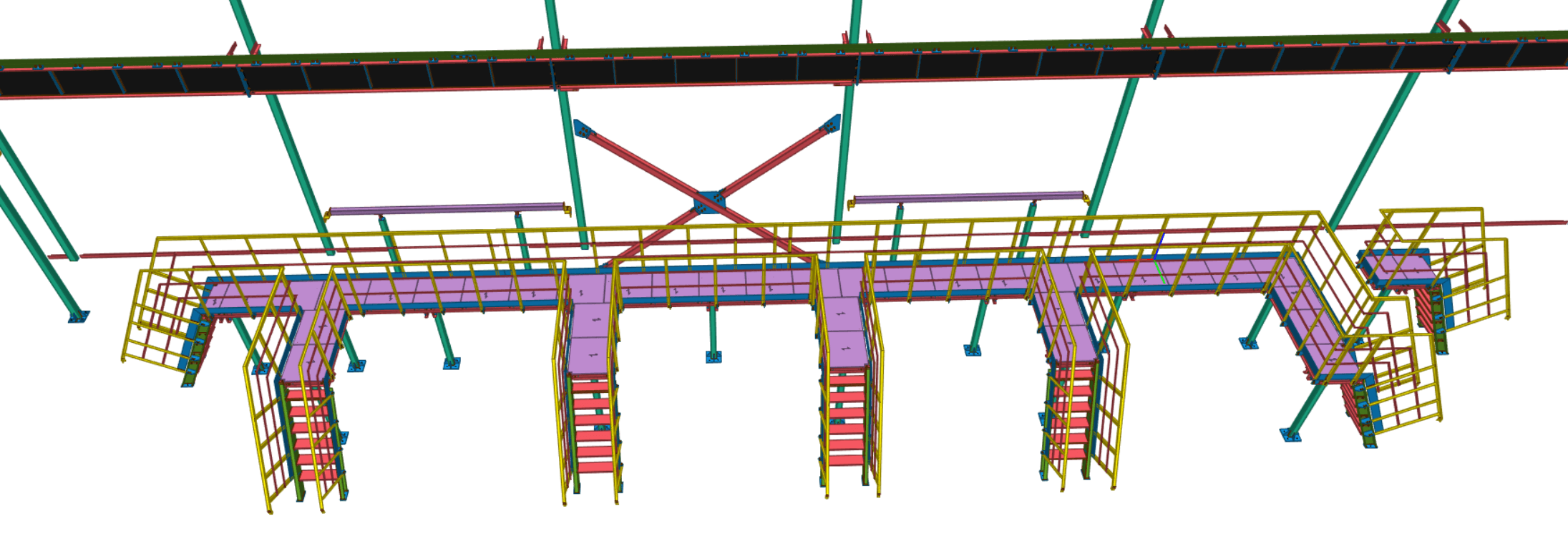

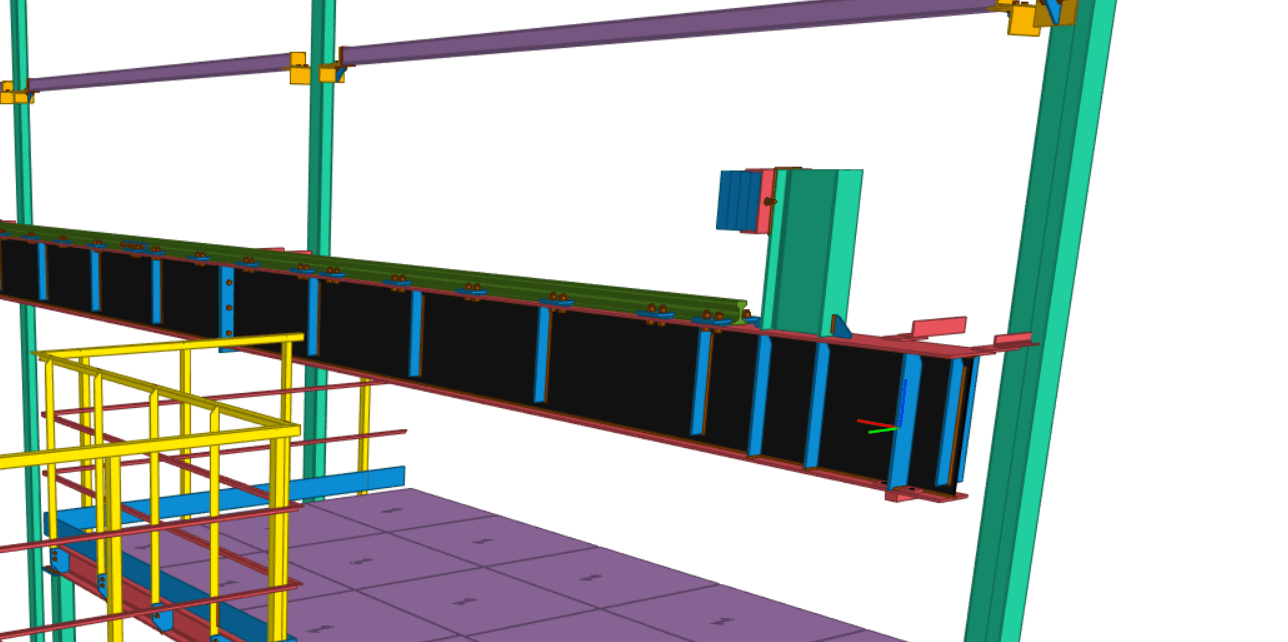

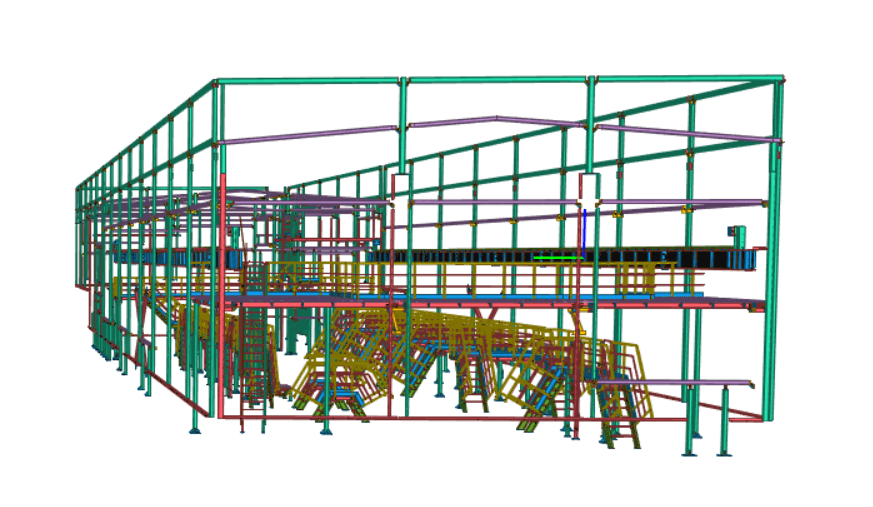

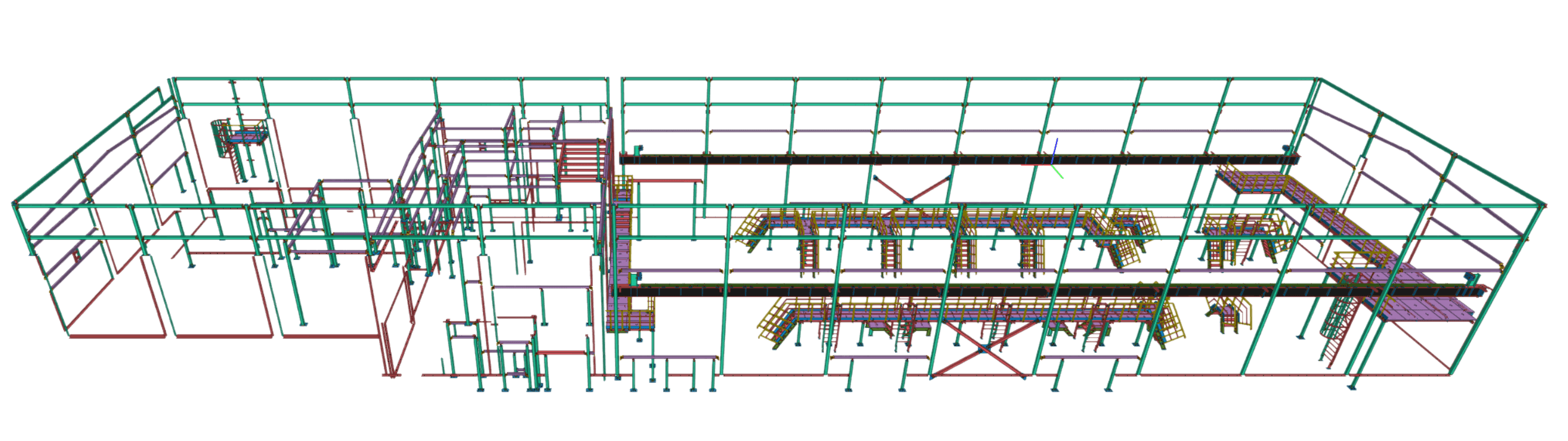

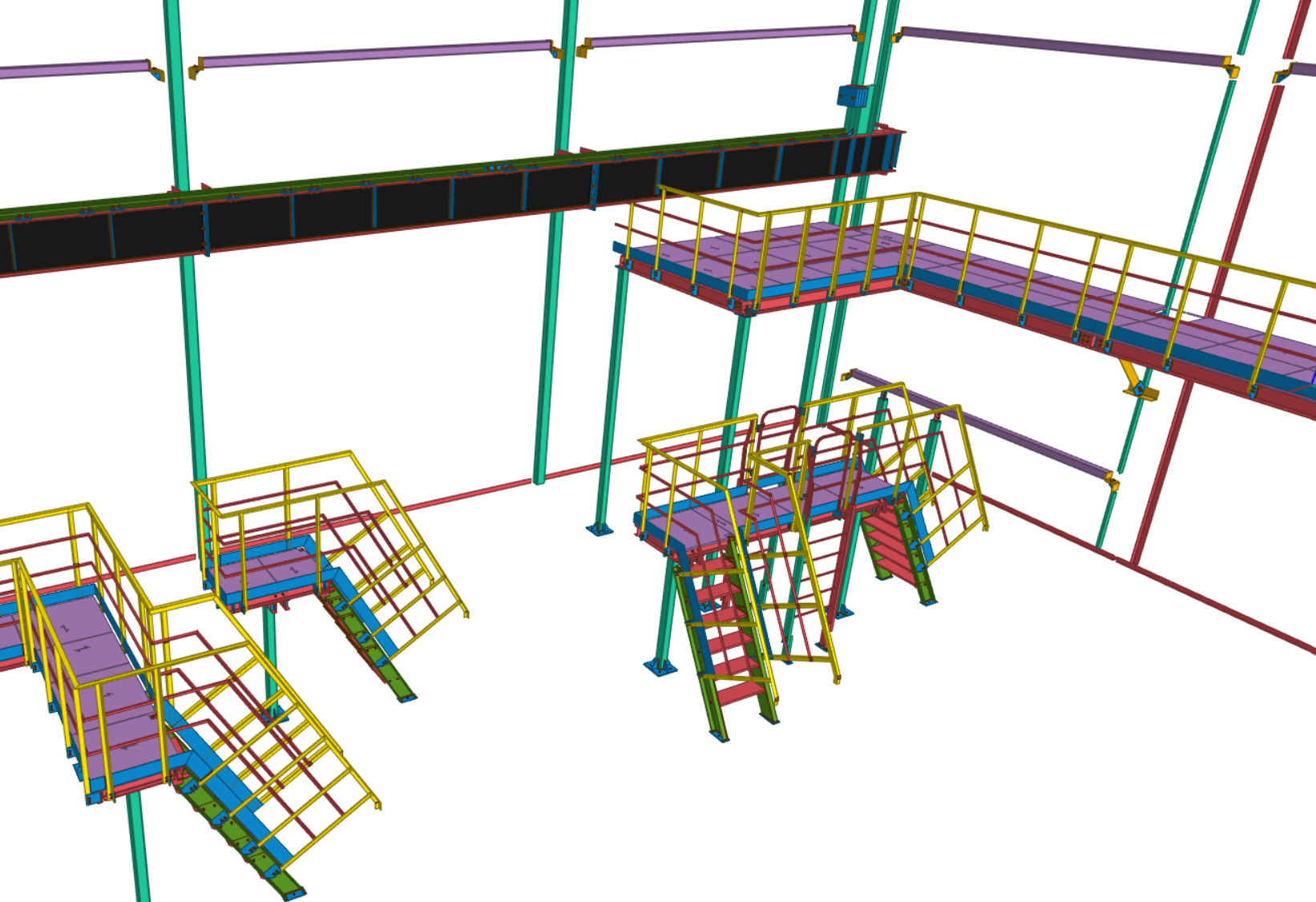

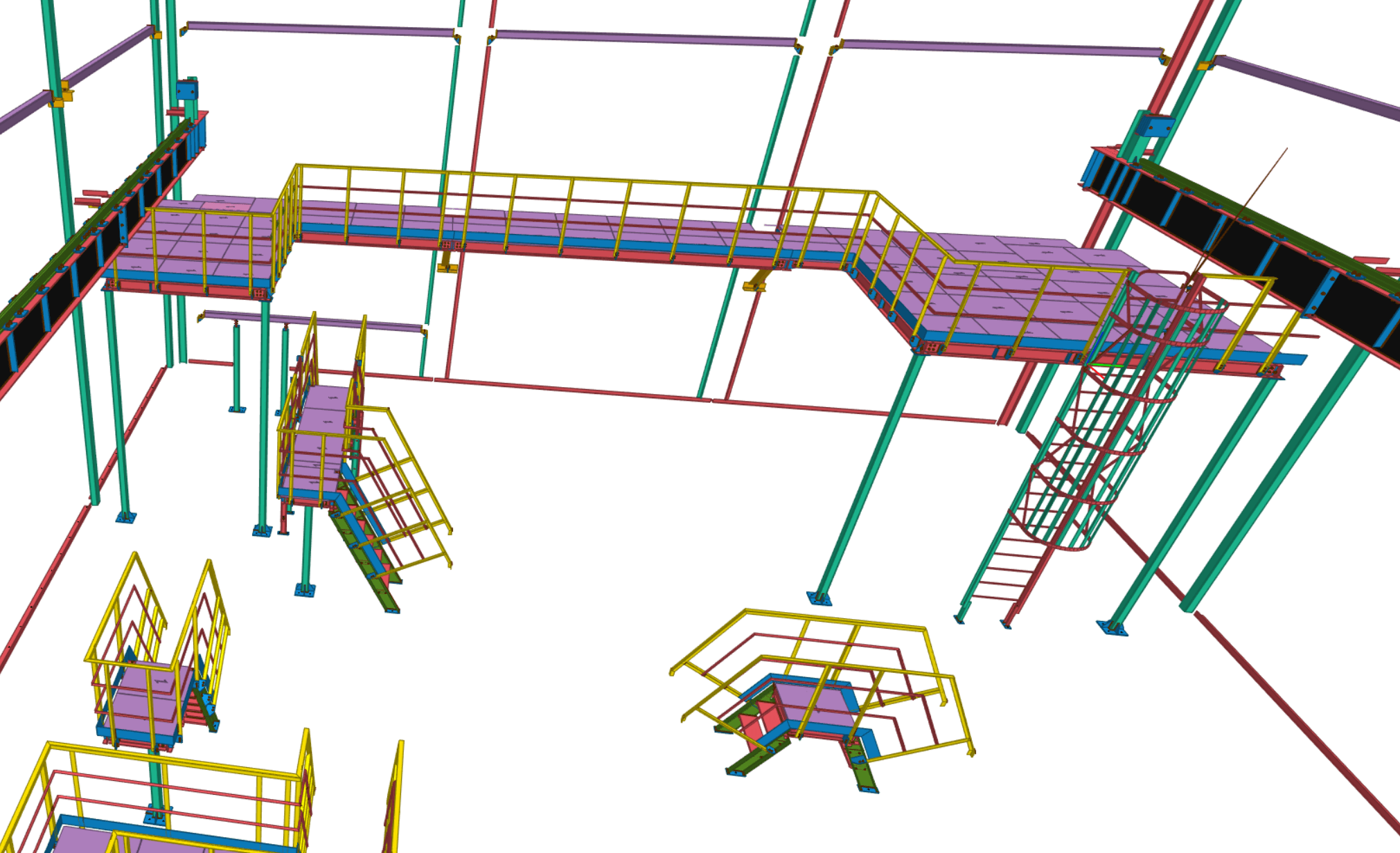

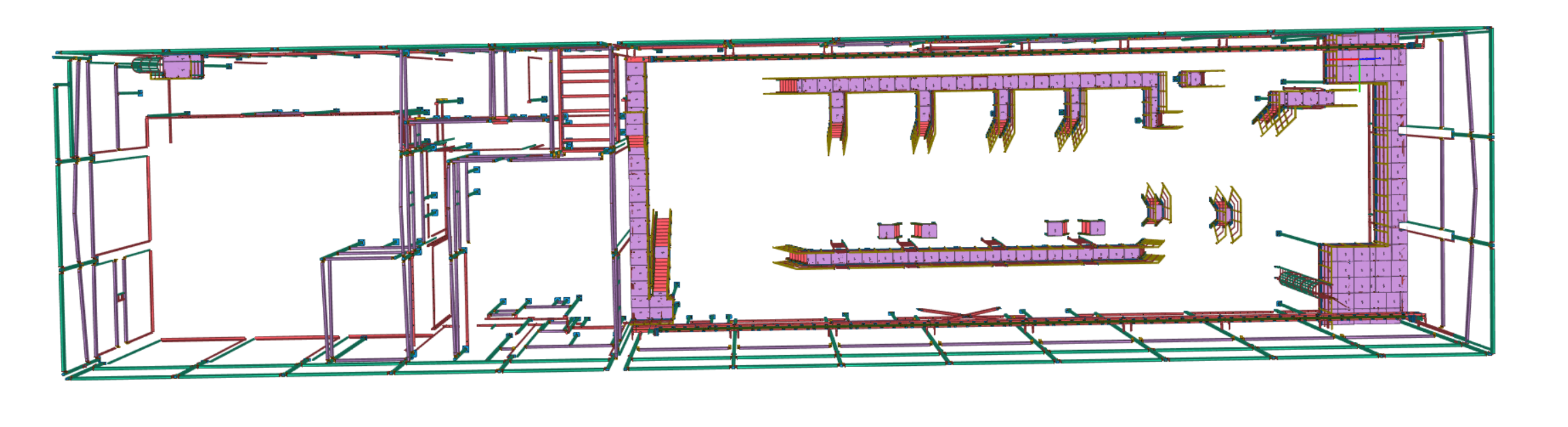

Стальная конструкция была специально разработана для использования на действующем производственном объекте с целью обеспечения безопасного и эффективного обслуживания оборудования. В рамках проекта нами был выполнен детальный анализ существующих строительных конструкций и производственных процессов для точной интеграции новых элементов. На основе полученных данных создана масштабная 3D-модель, используемая как для визуализации, так и для проверки проектных решений. Статические расчеты выполнялись с учетом нагрузок и особых требований площадки. Были разработаны рабочие чертежи и детальные монтажные схемы для обеспечения бесперебойного изготовления и установки металлоконструкций.

Основные сложности

Главной проблемой стала адаптация новой стальной конструкции к существующим строительным условиям и ограниченному пространству предприятия. Высокие требования к несущей способности и безопасности потребовали разработки индивидуальных конструктивных решений. Дополнительные сложности возникли из-за необходимости выполнения работ на действующем производстве с соблюдением норм шумозащиты и техники безопасности.

01.02.2021 - 01.09.2021

Масса стальных конструкций	7.5	метрических тонн
Часы проектирования	280	часов
Общая площадь платформ	1470	м²
Длина	79.5	м
Ширина	18.5	м
Высота	12.5	м
Грузоподъемность	3.5	кН/м²

Адрес:

Бавария, Германия

Стадии проекта

Анализ требований

На начальном этапе были детально проанализированы все требования проекта. Совместно с заказчиком определены ключевые параметры: показатели производительности, стандарты безопасности и спецификации для металлоконструкций. Полученные данные стали основой для последующих этапов проектирования.

3D-лазерное сканирование

Для точной фиксации геометрии территории и существующих сооружений выполнено комплексное 3D-сканирование. Технология обеспечила высокоточные замеры и создала надежную базу для цифровой модели, используемой на последующих стадиях проектирования.

Моделирование существующих объектов

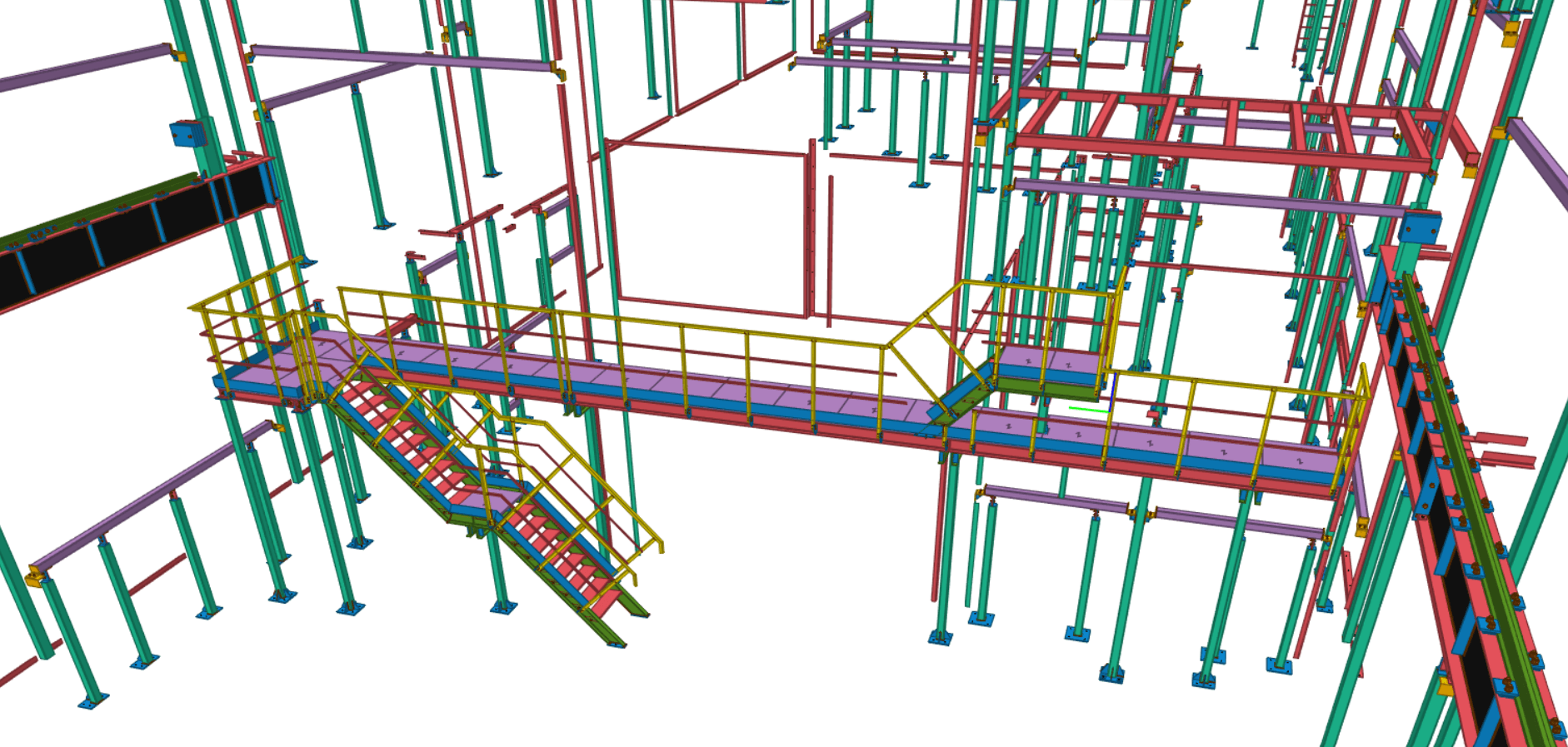

На основе данных сканирования создана цифровая 3D-модель, отображающая все значимые элементы текущего состояния объекта и прилегающей территории. Модель использовалась для точного проектирования и статических расчетов.

Эскизный проект (ГП 3)

Разработан предварительный проект согласно 3-й стадии проектирования (HOAI). Концепция включает базовые решения по металлоконструкциям, расположение несущих элементов и точек подключения. Проект оптимизирован по функциональным и экономическим показателям.

Проект для согласований (ГП 4)

На этапе согласовательной документации проект был детализирован для получения разрешений. Подготовлен полный комплект документов, включая подробные статические расчеты.

Рабочая документация (ГП 5)

На стадии рабочего проектирования полностью проработаны металлоконструкции, включая рабочие чертежи и монтажные схемы. Документация содержит точные указания для изготовления и монтажа.
