Обслуживающие площадки, Бавария
Стальные конструкции обеспечивают безопасный доступ и облегчают обслуживание производственного оборудования, а также ремонт техники на различных уровнях производственного цеха. В объем наших работ входила детальная съемка здания завода и создание точной 3D-модели конструкций. На основе этой модели мы выполнили расчеты и разработали детализированные чертежи для изготовления и монтажа. Учитывались особые требования к несущей способности и безопасной эксплуатации площадок в соответствии с действующими стандартами безопасности. Планирование и реализация велись в тесной координации со всеми участниками проекта для точной интеграции в существующую инфраструктуру.
Трудности
Одной из основных сложностей проекта стала адаптация стальных конструкций к сложным пространственным условиям существующего здания, уже оборудованного многочисленными коммуникациями, машинами и установками. Это потребовало проведения высокоточных измерений и моделирования, а также тесного взаимодействия с другими подрядчиками для интеграции обслуживающих площадок без нарушения производственного процесса. Кроме того, расчеты конструкций требовали учета высоких нагрузок и вибраций, что предполагало тщательный баланс между безопасностью и эффективным использованием материалов.
01.07.2021 - 01.12.2021
| Масса конструкций | 6.5 | тонн |
| Часы проектирования | 245 | часов |
| Общая площадь | 440 | м² |
| Длина | 22 | м |
| Ширина | 20 | м |
| Высота | 4 | м |
Адрес:
Бавария, Германия
Стадии проекта
Анализ требований
На этом этапе были детально определены и проанализированы все требования проекта. Совместно с заказчиком мы сформулировали функциональные и технические требования к обслуживающим площадкам, чтобы гарантировать оптимальное решение для промышленного предприятия. В их число вошли параметры несущей способности, доступности и интеграции в действующее производство.
Съемка методом 3D-лазерного сканирования
Для создания точной основы проектирования была выполнена комплексная съемка с использованием 3D-лазерного сканирования. Этот высокоточный метод измерений позволил зафиксировать пространственную структуру здания и важные детали, включая коммуникации и оборудование, с точностью до миллиметра.
Моделирование существующих конструкций
На основе данных сканирования была создана полная 3D-модель здания и всех значимых элементов. Это моделирование стало ключевым для точной интеграции обслуживающих площадок в существующую инфраструктуру и раннего выявления возможных конфликтов с другими конструкциями.
Проектирование (стадия LPH 3) и концепция

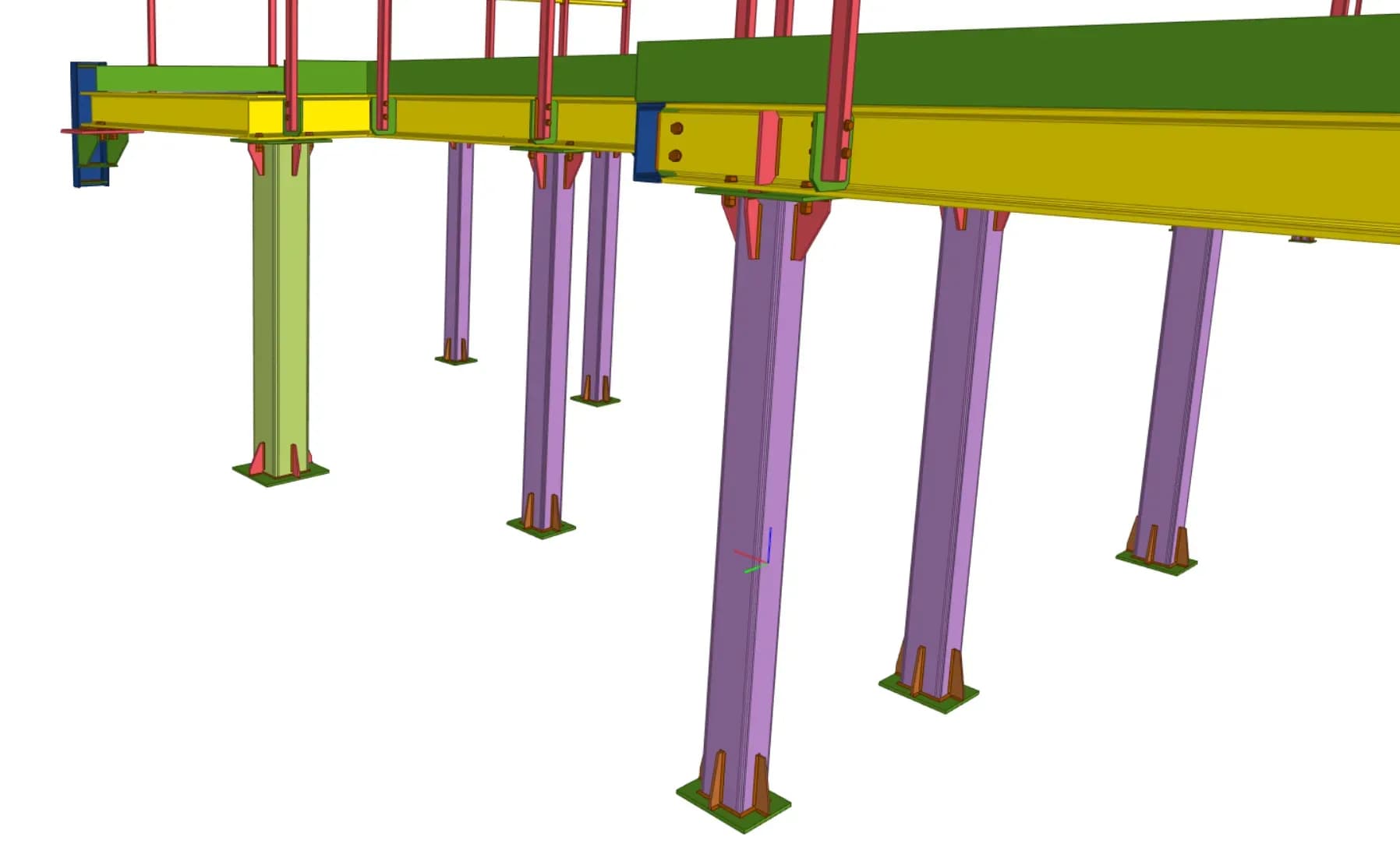

На стадии проектирования мы разработали концепцию обслуживающих площадок. Проанализированные ранее требования воплотились в чертежах и визуализациях, которые дали заказчику четкое представление о планируемых конструкциях. Концепция также прошла проверку на техническую реализуемость и была подготовлена для последующего согласования.
Подготовка к согласованию (стадия LPH 4)
На стадии согласования концепция была детально проработана, и подготовлен полный комплект документов для утверждения. Эти чертежи стали основой для получения разрешений и гарантировали соответствие стальных конструкций всем строительным и техническим нормам.
Рабочее проектирование (стадия LPH 5)
На стадии рабочего проектирования были созданы детальные чертежи для изготовления и монтажа, содержащие все необходимые указания для производства и сборки стальных конструкций. Эти документы обеспечили бесперебойность процессов изготовления и монтажа, а также соответствие всех строительных работ высоким стандартам качества проекта.
Галерея

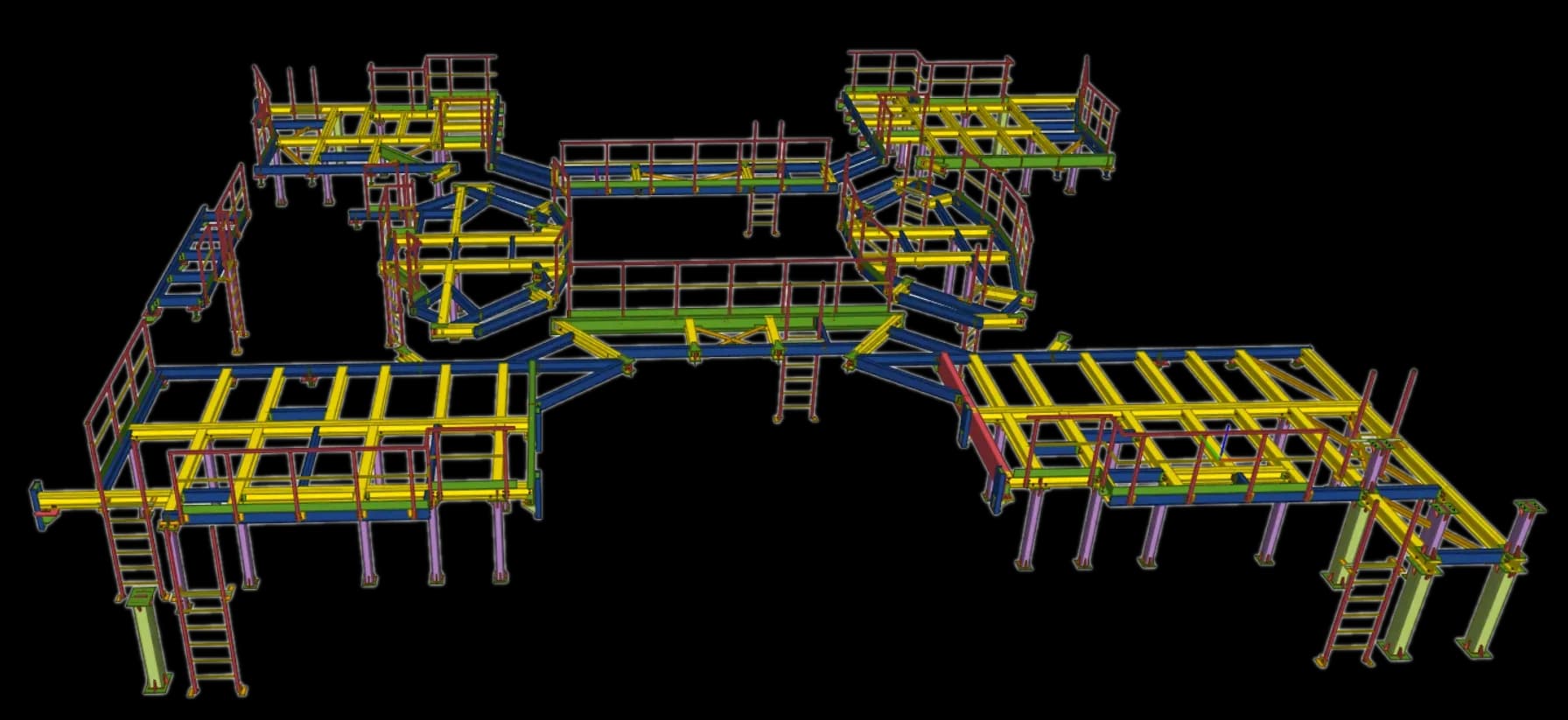

Главный вид

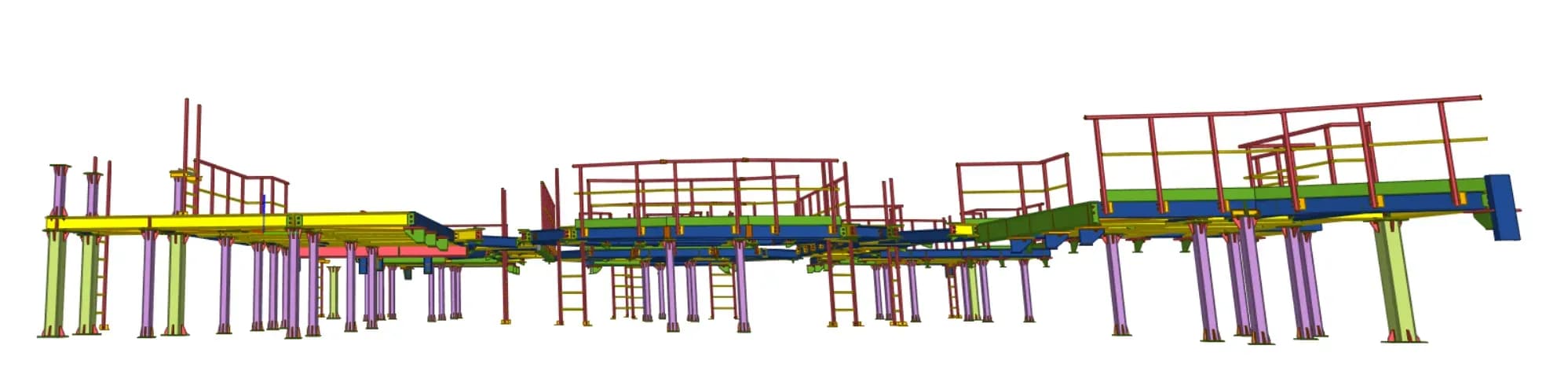

Вид справа

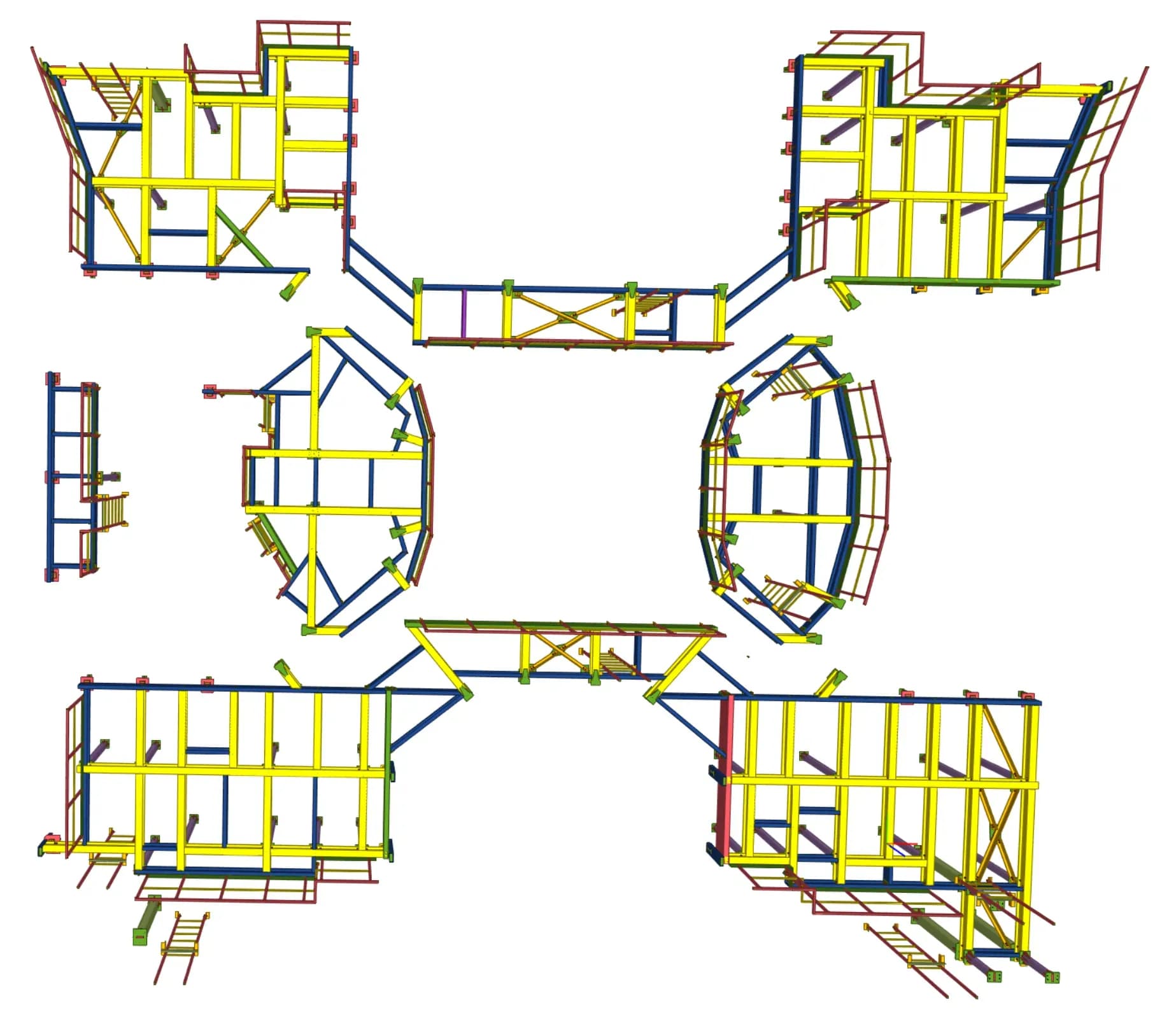

Вид сверху

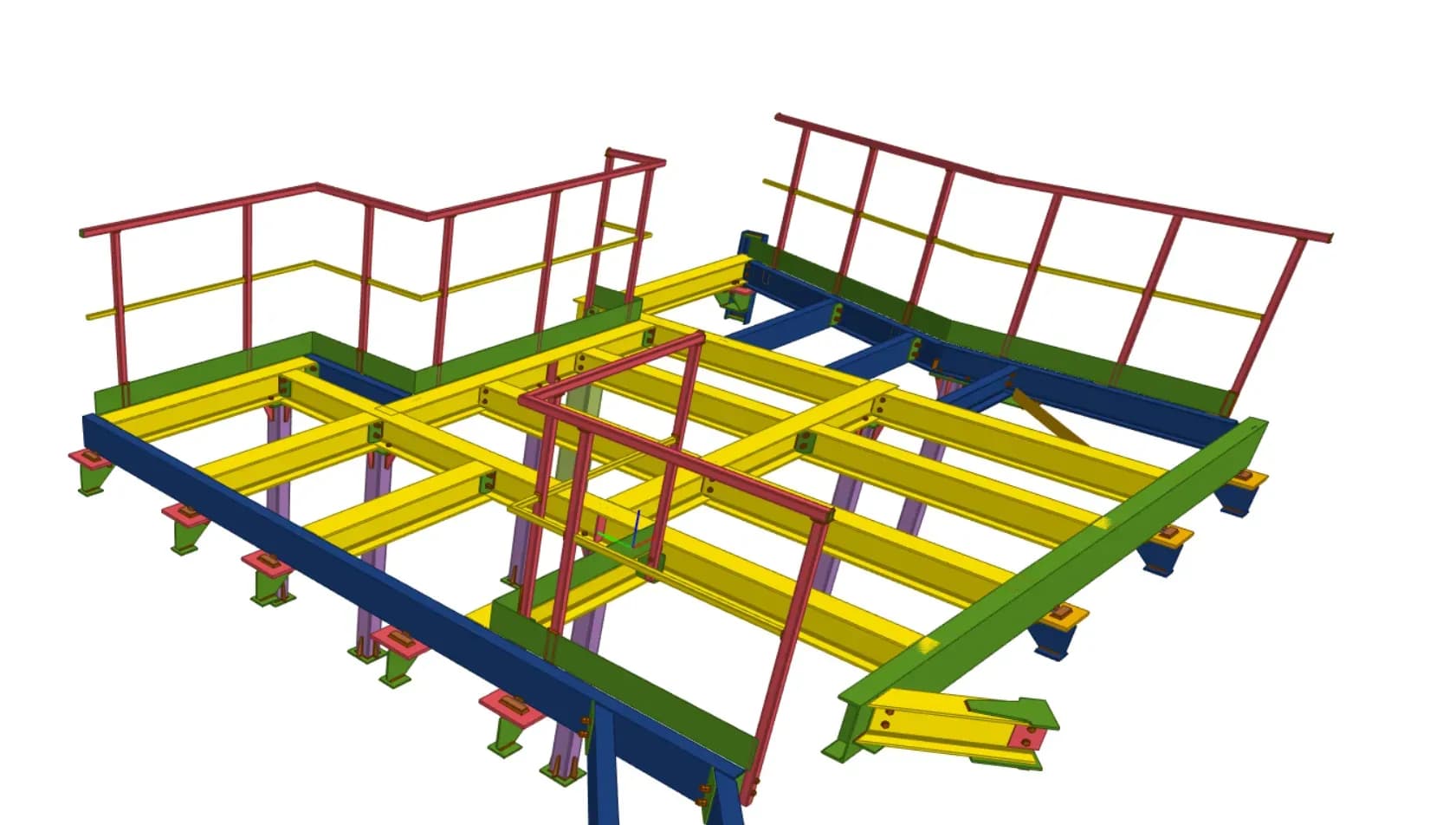

Рабочие платформы

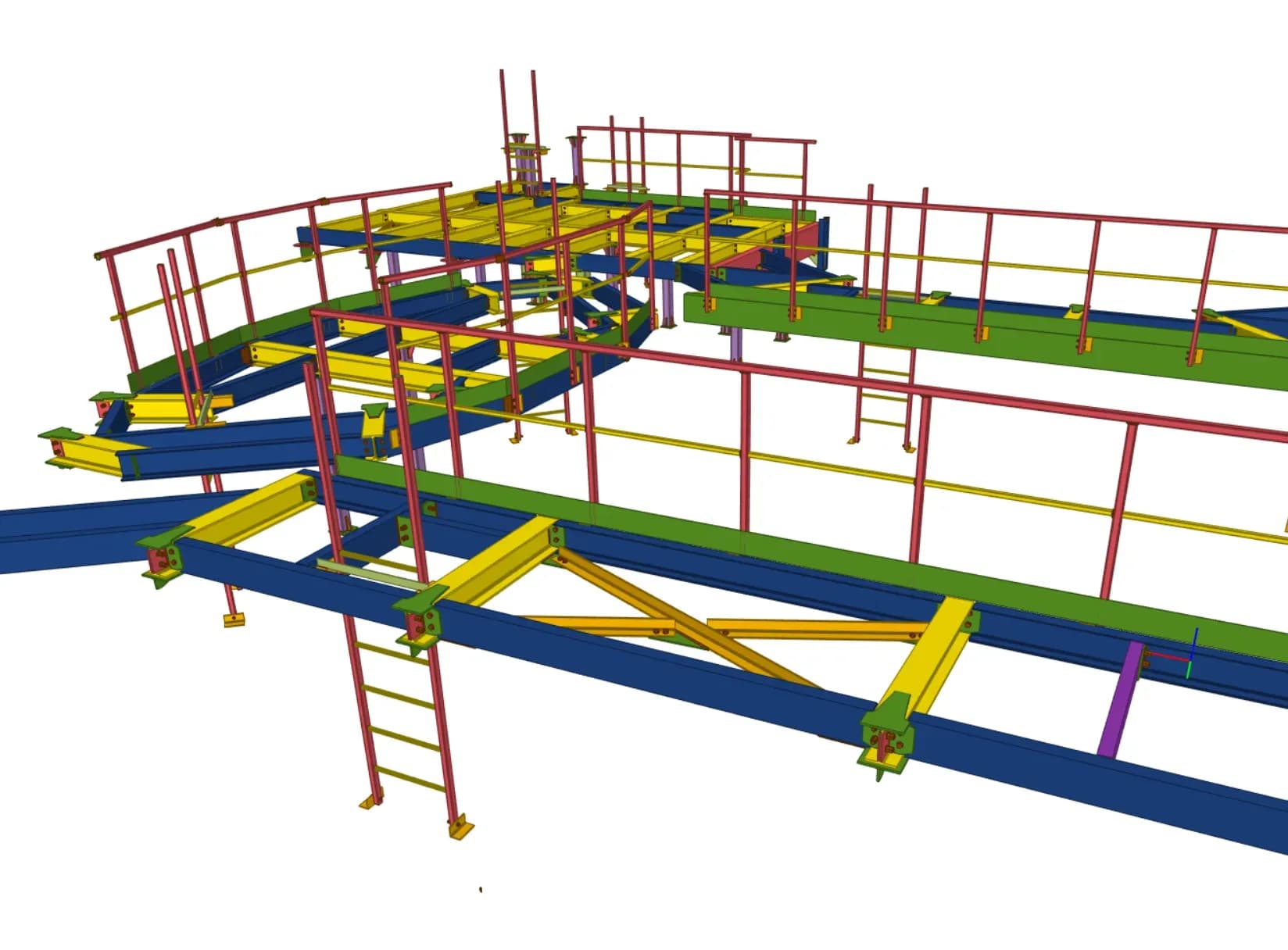

Рабочие платформы посередине

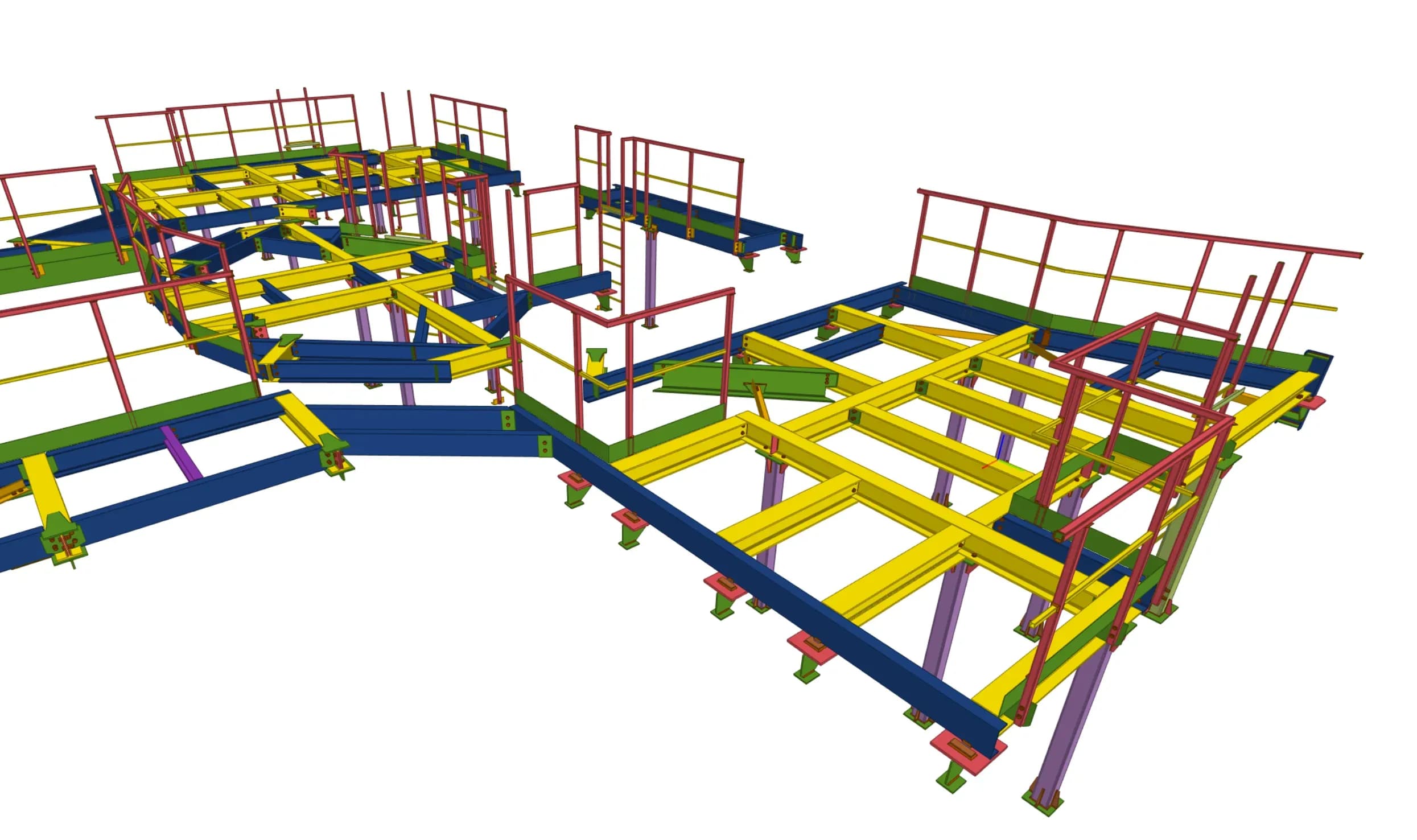

Рабочие платформы
