Котельная с водонагревом, Бавария
Центральным элементом проекта стал электрический водогрейный котёл мощностью 40 МВт, обеспечивающий подачу тепла в замкнутом контуре с параметрами 140/90 °C. Циркуляция воды осуществляется с помощью циркуляционного насоса, а эффективную передачу тепла обеспечивает пластинчатый теплообменник. На первом этапе проекта была выполнена всесторонняя фиксация существующей инфраструктуры, после чего было разработано детализированное 3D-модель. Она послужила основой для статических расчётов, а также для проектной и рабочей документации, которая была точно согласована между собой для обеспечения бесперебойной реализации проекта и соблюдения всех технических требований. Особое внимание уделялось максимальной энергоэффективности системы.
Основные трудности
Одной из самых серьёзных задач проекта стало совмещение ограниченных пространственных условий на площадке с высокими техническими требованиями установки. Соблюдение строительных норм в сочетании с необходимостью оптимизации объекта по критерию энергоэффективности потребовало тщательного проектирования и нестандартных решений. Особенно сложной задачей стала разработка устойчивой статической конструкции в существующих условиях, а также соблюдение сжатых сроков без ущерба для качества и безопасности проекта.
01.02.2020 - 01.03.2020
| Тоннаж | 1.9 | тонн |
| Часы проектирования | 195 | часов |
| Общая площадь | 63 | м² |
| Длина | 11.3 | м |
| Ширина | 5.6 | м |
| Высота | 7 | м |
Адрес:
Бавария, Германия
Стадии проекта
Анализ требований
На первом этапе были подробно определены требования и рамочные условия проекта. Это включало в себя конкретные параметры производительности водогрейного котла, желаемый температурный режим (140/90 °C), а также требования к замкнутому контуру с пластинчатым теплообменником и циркуляционным насосом. Также были определены технические, правовые и эксплуатационные требования, а также потребности заказчика для обеспечения оптимального планирования.
Сканирование с помощью 3D-лазера
Затем был проведён точный обмер существующего котельного здания и прилегающей территории с использованием 3D-лазерного сканирования. Этот метод обеспечил точные трёхмерные данные, которые послужили основой для последующего моделирования и проектирования, а также позволили создать реалистичное представление текущего состояния объекта.
Цифровое моделирование существующего объекта

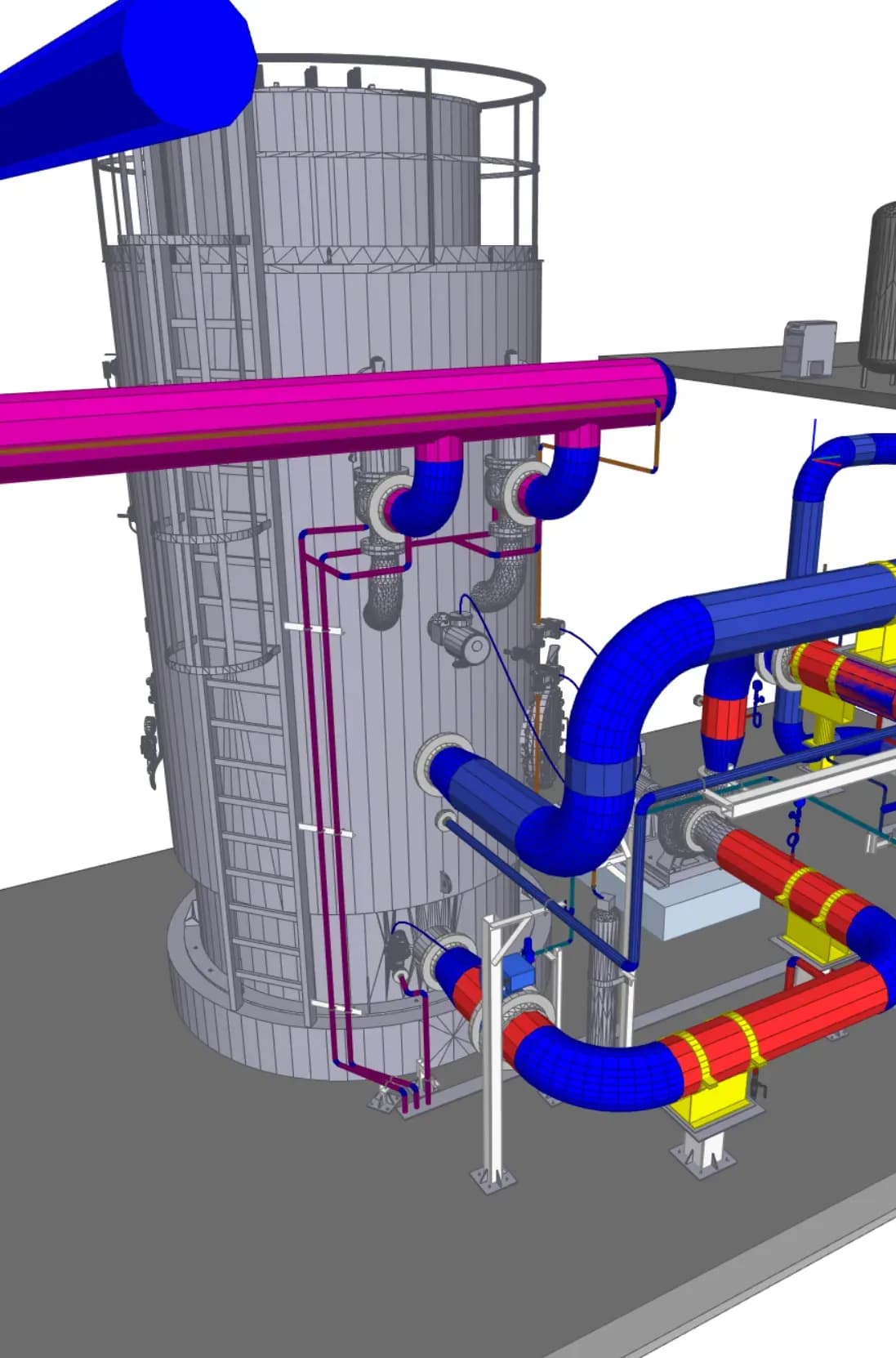

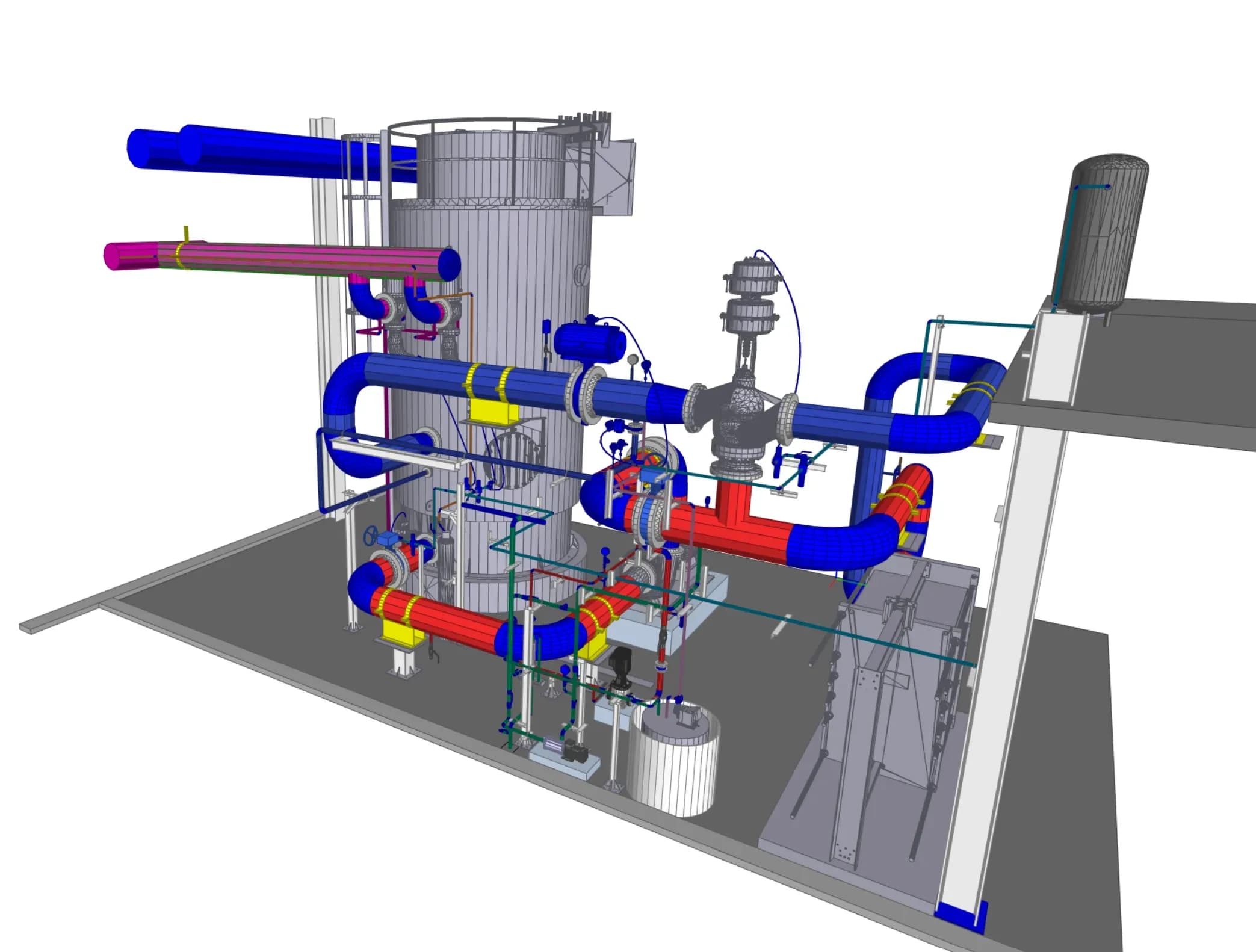

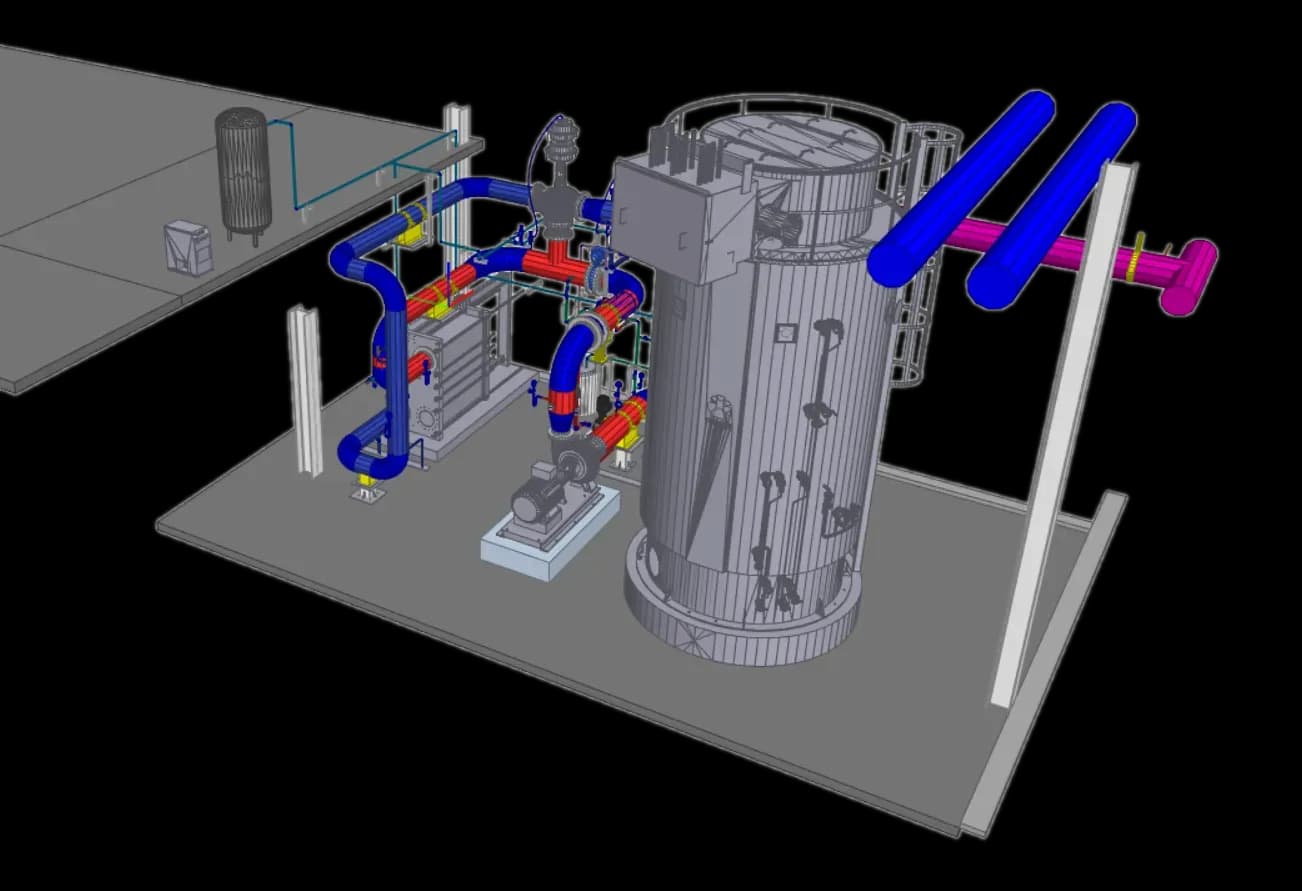

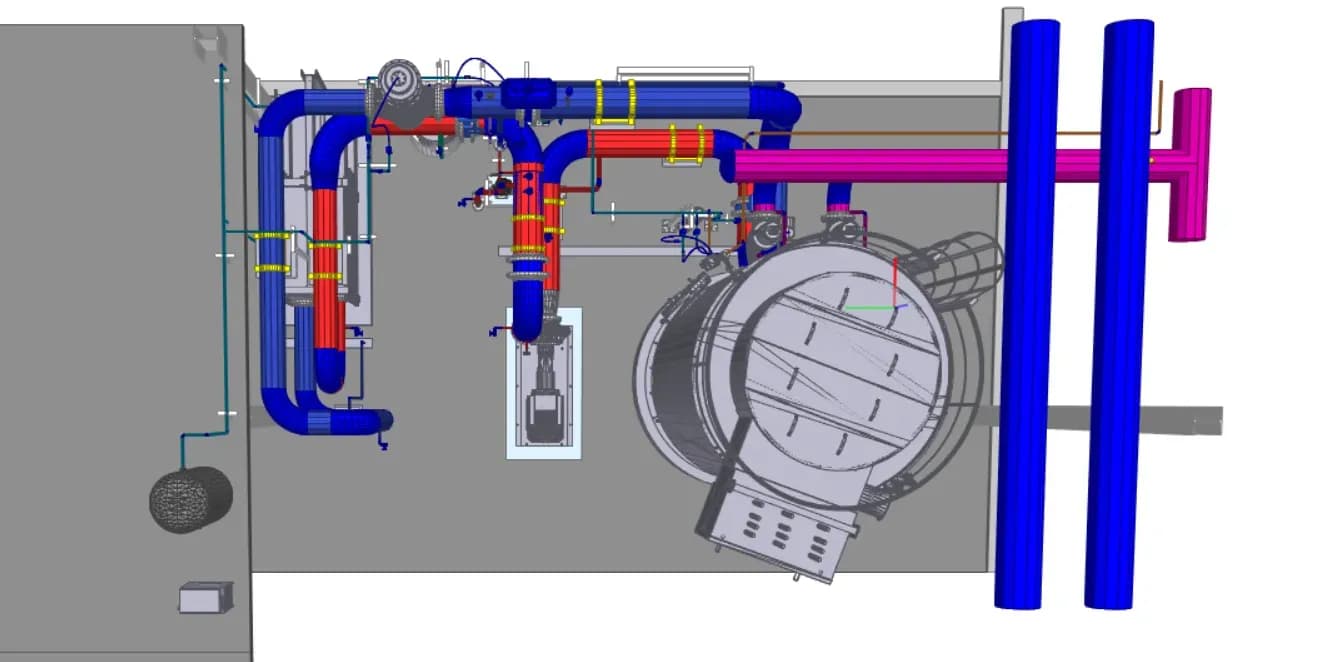

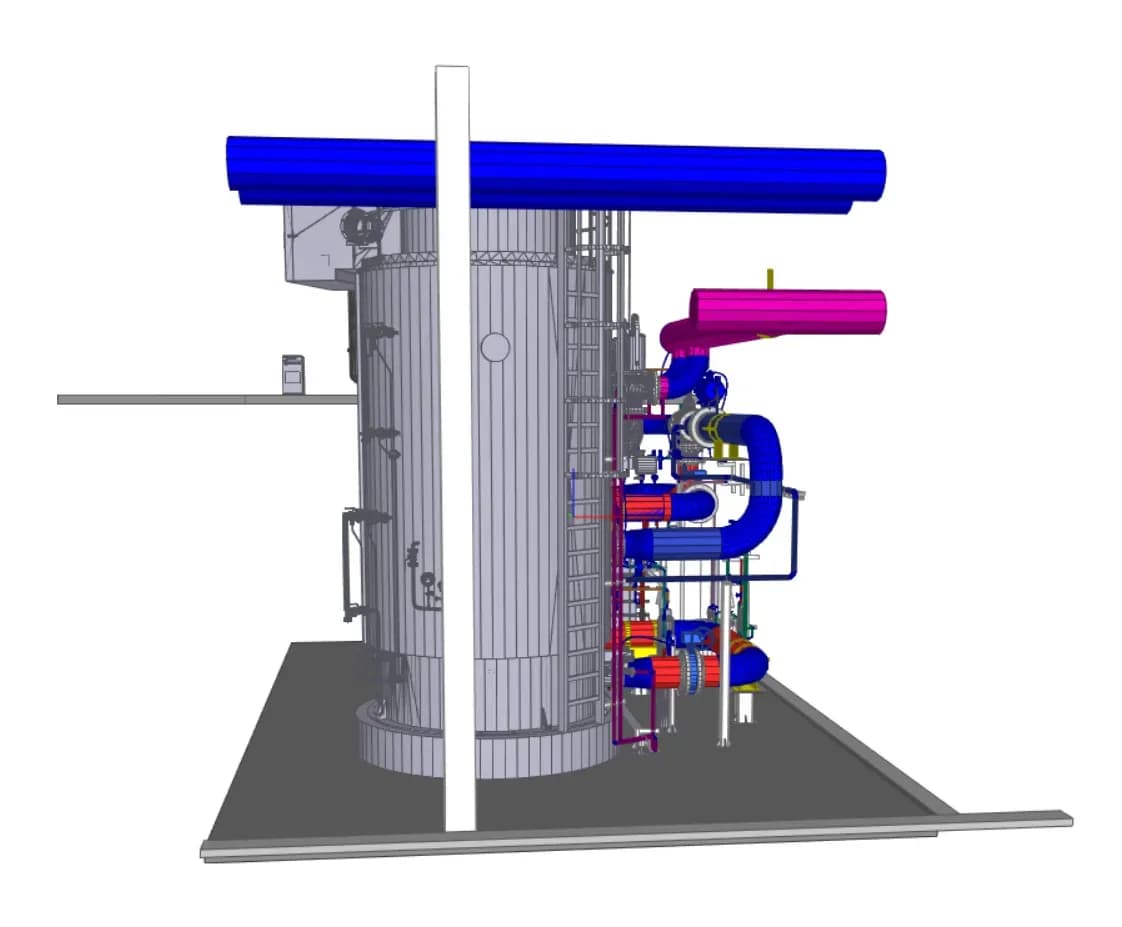

На основе данных сканирования была создана полная 3D-модель существующих конструкций и всех соответствующих частей здания и компонентов системы. Эта модель использовалась для анализа пространственных условий и оптимизации процесса планирования, обеспечивая подробную и точную основу для последующих проектных этапов.
Проектирование LPH 3 и концепция

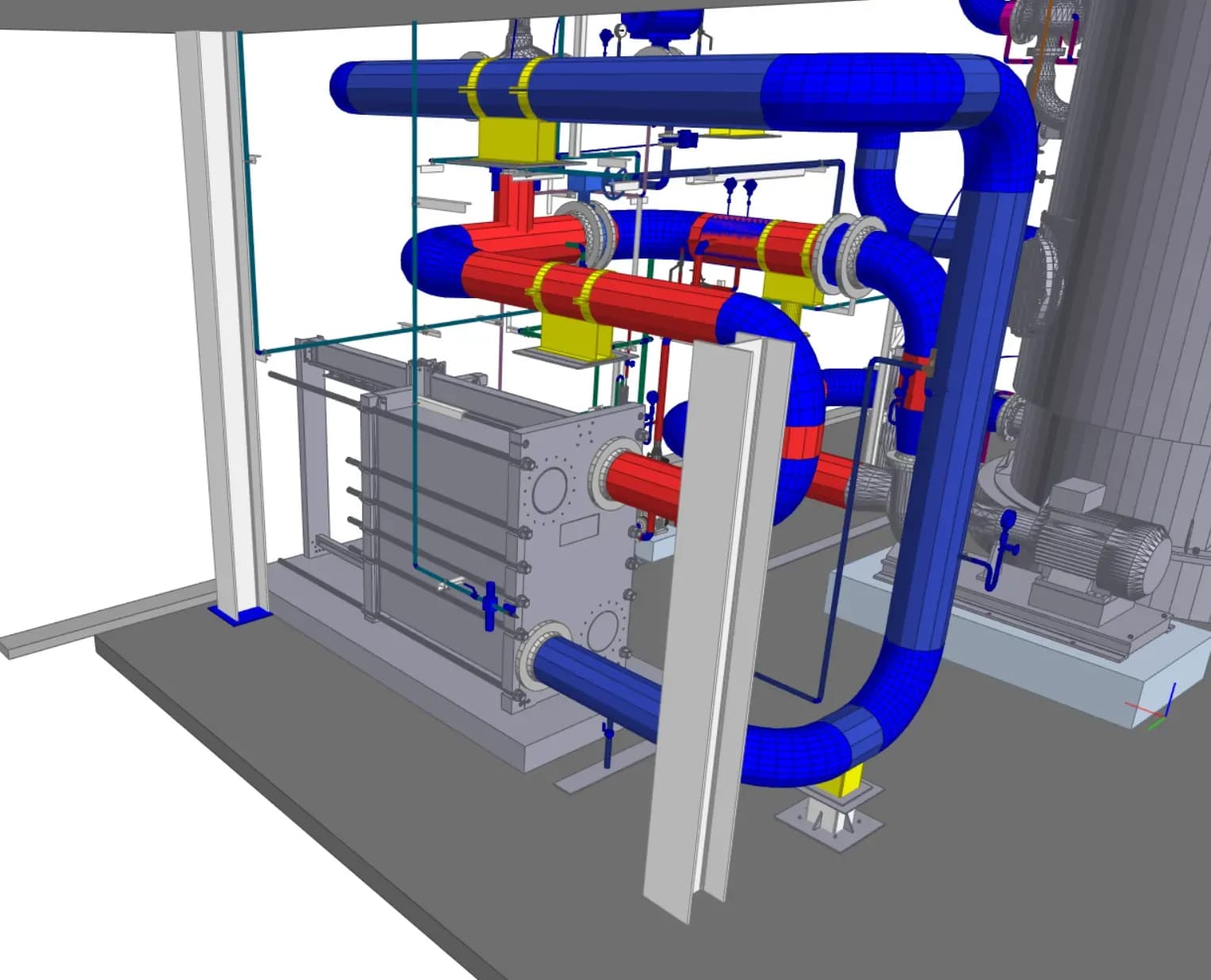

На этом этапе была разработана и оформлена базовая концепция установки. Она включала точное размещение и интеграцию водогрейного котла мощностью 40 МВт, схему контура с пластинчатым теплообменником и циркуляционным насосом. Проект учитывал эффективность и безопасность эксплуатации и стал основой для последующих этапов планирования.
Согласование проекта LPH 4
После завершения и согласования проекта была проведена стадия согласования, включающая все необходимые технические и нормативные детали. Этот этап был направлен на окончательную проверку проекта и получение одобрения со стороны заказчика и соответствующих органов.
Рабочее проектирование LPH 5
На заключительном этапе были разработаны подробные производственные и строительные чертежи, необходимые для выполнения проекта на площадке. Эти планы включали точные технические чертежи и спецификации, охватывающие все детали строительства и эксплуатации котельной. Они служили обязательной основой для строительных и монтажных работ.
Галерея
